Punktwolke

Was ist eine Punktwolke?

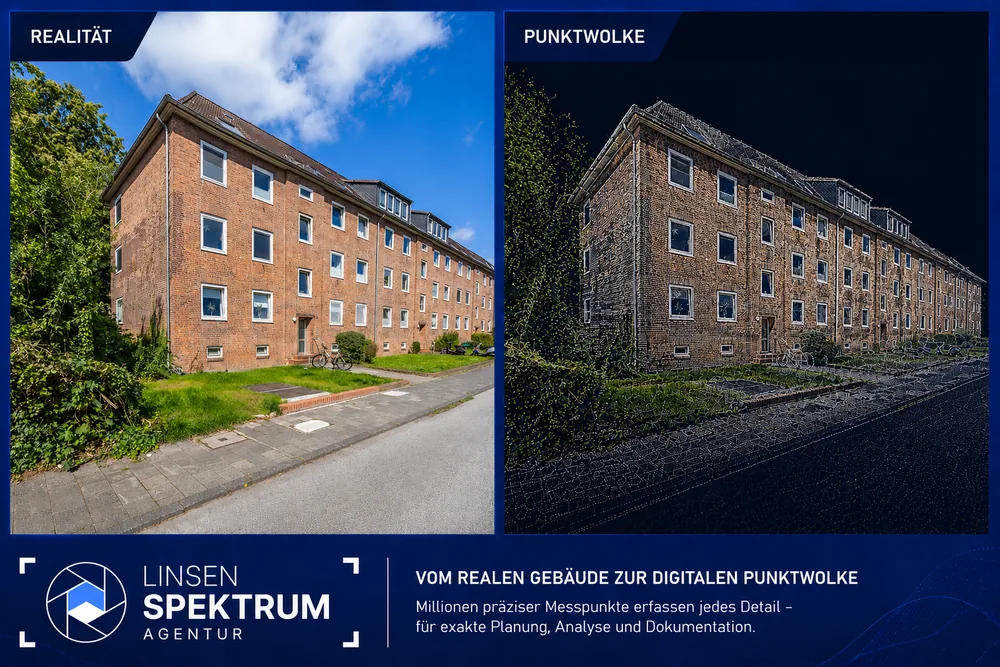

Eine Punktwolke (englisch: Point Cloud) ist eine digitale Sammlung von Millionen einzelner Datenpunkte in einem dreidimensionalen Koordinatensystem. Jeder dieser Punkte besitzt exakte X-, Y- und Z-Koordinaten und repräsentiert einen winzigen Teil der Oberfläche eines gescannten Objekts, Raums oder Gebäudes. Zusammen ergeben diese Punkte ein hochpräzises, dreidimensionales Abbild der Realität. Oft enthalten die Punkte zusätzlich Informationen über Farbe und Reflexionsintensität, was die Visualisierung noch realistischer macht.

Wie entsteht eine Punktwolke?

Die Erstellung einer Punktwolke erfolgt in der Regel durch moderne 3D-Erfassungsverfahren. Die zwei gängigsten Methoden sind das Laserscanning (LiDAR) und die Photogrammetrie. Beim Laserscanning sendet ein Gerät, wie beispielsweise der von uns eingesetzte Leica BLK360, Millionen von Laserstrahlen pro Sekunde aus. Diese treffen auf Oberflächen und werden reflektiert. Aus der Zeit, die der Laserstrahl für den Weg hin und zurück benötigt, berechnet der Scanner die exakte Entfernung. Bei der Photogrammetrie hingegen werden zahlreiche überlappende Fotos aus verschiedenen Winkeln aufgenommen, aus denen eine Software anschließend die 3D-Struktur berechnet. Für großflächige Außenbereiche nutzen wir oft Drohnenaufnahmen, um Punktwolken aus der Luft zu generieren.

Anwendungsgebiete von Punktwolken

Die Einsatzmöglichkeiten von Punktwolken sind vielfältig und revolutionieren zahlreiche Branchen. Sie bilden das Fundament für die moderne Digitalisierung von Gebäuden und Anlagen.

• Architektur und Bauwesen: Architekten nutzen Punktwolken als verlässliche Grundlage für die Bestandsaufnahme und Umbauplanung. Sie ersetzen das fehleranfällige manuelle Aufmaß.
• Building Information Modeling (BIM): Die Punktwolke ist der erste Schritt zum Scan-to-BIM-Prozess, bei dem aus den Messdaten ein intelligentes 3D-Gebäudemodell entsteht.
• Baudokumentation: Durch regelmäßige Scans während der Bauphase lässt sich der Baufortschritt zeitlich geordnet und nach vereinbartem Genauigkeitsziel dokumentieren. Erfahren Sie mehr über unsere Baudokumentation.
• Industrie und Anlagenbau: Für die Planung von neuen Maschinen in bestehenden Fabrikhallen liefern Punktwolken die exakten räumlichen Gegebenheiten, um Kollisionen zu vermeiden.

Vorteile der Arbeit mit Punktwolken

Der größte Vorteil einer Punktwolke ist ihre enorme Präzision und Detailtreue. Im Gegensatz zu herkömmlichen 2D-Plänen, die oft veraltet oder ungenau sind, spiegelt die Punktwolke den tatsächlichen Ist-Zustand ("As-Built") wider. Dies minimiert Planungsfehler und spart in der Folge Zeit und Kosten. Zudem ist die Datenerfassung berührungslos, was besonders bei schwer zugänglichen oder denkmalgeschützten Objekten von unschätzbarem Wert ist. Aus den Daten lassen sich nicht nur 3D-Modelle, sondern auch exakte 3D-Grundrisse und Schnitte ableiten.

Punktwolken und Linsenspektrum

Bei Linsenspektrum in Hamburg haben wir uns auf die hochpräzise 3D-Vermessung spezialisiert. Wir wissen, dass eine rohe Punktwolke für viele Kunden schwer zu handhaben ist, da sie spezielle Software und viel Rechenleistung erfordert. Deshalb liefern wir Ihnen nicht nur die reinen Daten (beispielsweise als E57-Datei), sondern bereiten diese auf Wunsch auch für Sie auf. Ob Sie die Daten für Ihr CAD-Programm benötigen oder eine präzise Flächenberechnung anstreben – wir sind Ihr Partner. In unserem Blogbeitrag Laserscan genauer als Matterport beleuchten wir zudem die Unterschiede in der Genauigkeit verschiedener Erfassungsmethoden, damit Sie stets die optimale Lösung für Ihr Projekt erhalten.
