3D Scan für Bestandsgebäude
Vorteile für Architekten: Präzise Daten statt Schätzwerte
Die Herausforderung: Planen ohne verlässliche Daten
Wer im Bestand plant, kennt das Problem: Die vorhandenen Unterlagen stimmen nicht mit der Realität überein. Das führt zu Planungsfehlern, Nachträgen und Verzögerungen.
Fehlende oder veraltete Pläne
Bei vielen Bestandsgebäuden existieren keine aktuellen Grundrisse. Vorhandene Pläne stammen oft aus der Bauzeit und berücksichtigen spätere Umbauten nicht.
Ungenauigkeiten im Handaufmaß
Manuelles Aufmaß ist zeitaufwändig und fehleranfällig – besonders bei komplexen Geometrien, hohen Räumen oder schwer zugänglichen Bereichen.
Koordination mehrerer Gewerke
Architekten, Statiker, Haustechniker und Energieberater arbeiten oft mit unterschiedlichen Datengrundlagen – das führt zu Abstimmungsproblemen und Planungsfehlern.
Die Lösung: 3D-Laserscanning für Bestandsgebäude
Ein professioneller 3D-Scan liefert Ihnen exakte Bestandsdaten – als Grundlage für jede weitere Planung.
Millimetergenaue Erfassung
Ein 3D-Laserscanner erfasst die Ist-Geometrie eines Gebäudes mit einer Genauigkeit von ±1–5 mm. Jeder Winkel, jede Nische, jede Verformung wird exakt dokumentiert.
Bis zu 70 % Zeitersparnis
Im Vergleich zum manuellen Aufmaß ist die Datenerfassung per Laserscanner deutlich schneller. Eine 200-m²-Wohnung ist in unter 2 Stunden komplett erfasst.
Lückenlose Dokumentation

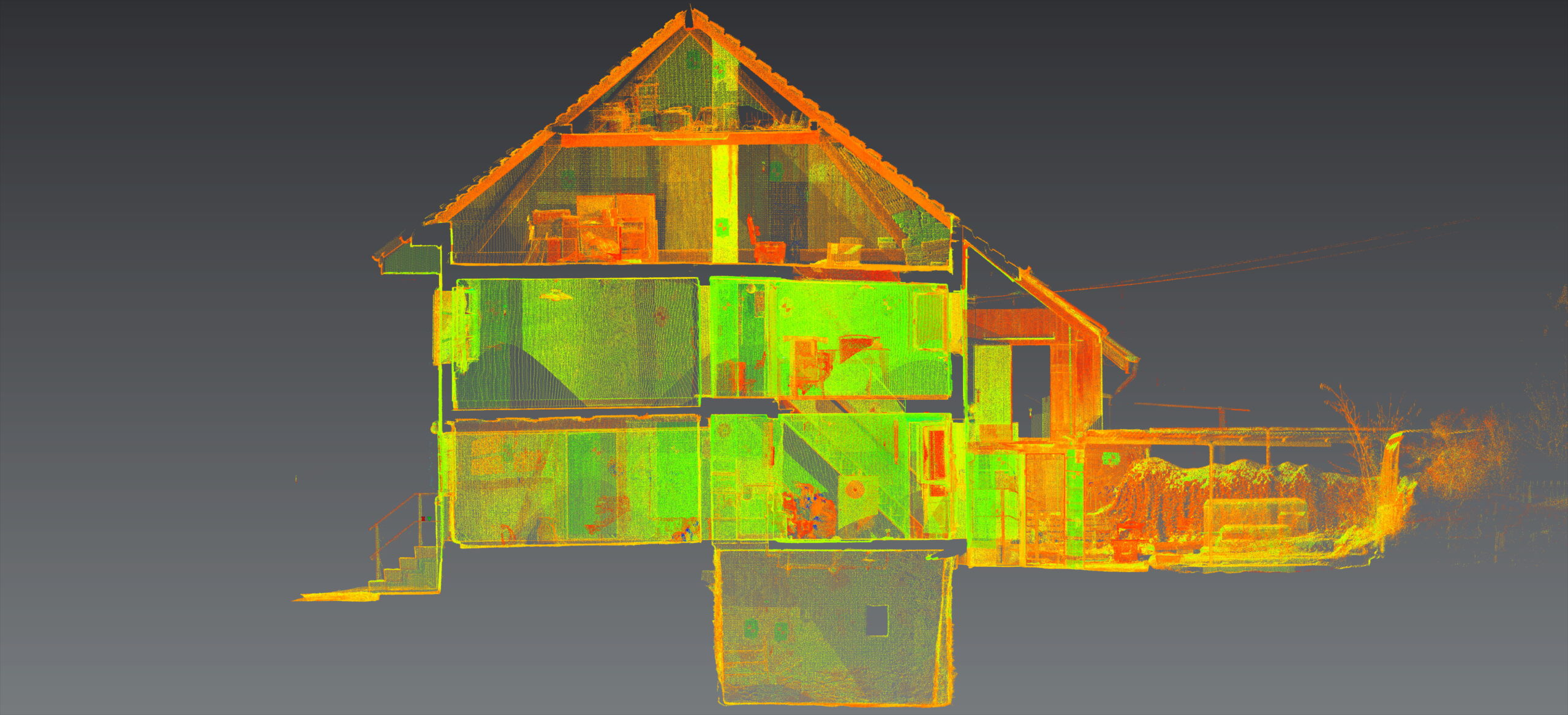

Millionen von Messpunkten erzeugen ein vollständiges digitales Abbild. Nachträgliche Messungen sind jederzeit am Bildschirm möglich – ohne erneuten Vor-Ort-Termin.
Direkte CAD/BIM-Integration
Die Punktwolke lässt sich nahtlos in AutoCAD, Revit, ArchiCAD, Vectorworks und alle gängigen BIM-Plattformen importieren.
Planungssicherheit
Keine Überraschungen auf der Baustelle: Die exakten Bestandsdaten minimieren Nachträge, Planungsfehler und kostspielige Verzögerungen.
Gemeinsame Datengrundlage
Alle Projektbeteiligten – vom Architekten über den Statiker bis zum Energieberater – arbeiten mit denselben, aktuellen Daten.
Typische Einsatzszenarien
Ein 3D-Scan lohnt sich immer dann, wenn verlässliche Bestandsdaten die Grundlage für weitere Planungsschritte bilden.
Sanierung & Umbau
Exakte Bestandsdaten als Planungsgrundlage für Sanierungskonzepte. Vermeidung von Überraschungen bei Wandstärken, Deckenverläufen und Leitungsführungen.
Denkmalschutz
Verformungsgerechte Aufnahme historischer Bausubstanz. Dokumentation von Rissen, Setzungen und Verformungen für die Denkmalpflege.
Energetische Bewertung
Präzise Flächen- und Volumenberechnung als Grundlage für Energieausweise und Sanierungsfahrpläne nach GEG.
Erweiterung & Aufstockung
Exakte Erfassung der Bestandskonstruktion für die Planung von Anbauten, Aufstockungen oder Dachausbauten.
So läuft ein 3D-Scan ab
1
Vorbereitung & Briefing
Gemeinsame Abstimmung: Welche Bereiche sollen erfasst werden? Welche Lieferformate werden benötigt? Welche Genauigkeit ist gefordert?
2
Vor-Ort-Erfassung
Unsere Vermessungstechniker erfassen das Gebäude mit dem Leica BLK360 G2. Je nach Größe dauert die Aufnahme wenige Stunden bis zu einem Tag.
3
Datenverarbeitung
Die einzelnen Scans werden registriert und zu einer einheitlichen Punktwolke zusammengeführt. Qualitätskontrolle und Bereinigung inklusive.
4
Planableitung
Aus der Punktwolke erstellen wir Grundrisse, Schnitte, Ansichten und bei Bedarf ein vollständiges BIM-Modell – exakt nach Ihren Vorgaben.
5
Übergabe & Support
Sie erhalten alle Daten in den gewünschten Formaten. Bei Rückfragen oder Nachmessungen stehen wir Ihnen jederzeit zur Verfügung.
Häufig gestellte Fragen
Muss das Gebäude für den Scan leer sein?
Nein, der Scan kann auch in bewohnten oder genutzten Gebäuden durchgeführt werden. Möbel und Einrichtung werden in der Punktwolke erfasst, können aber bei der Planableitung herausgefiltert werden.
Wie groß sind die Datenmengen?
Eine typische Punktwolke eines Einfamilienhauses umfasst etwa 2–5 GB. Wir liefern die Daten auf einem USB-Stick oder per Cloud-Download.
Funktioniert der Scan auch bei Altbauten mit unregelmäßigen Wänden?
Gerade bei Altbauten zeigt der 3D-Scan seine Stärken: Schiefe Wände, unregelmäßige Decken und Verformungen werden exakt so erfasst, wie sie sind – im Gegensatz zum Handaufmaß, das diese Details oft vereinfacht.
Kann ich nachträglich weitere Maße aus den Daten entnehmen?
Ja, das ist einer der größten Vorteile: Die Punktwolke ist ein vollständiges 3D-Abbild. Sie können jederzeit beliebige Maße, Schnitte oder Ansichten daraus ableiten – ohne erneut vor Ort sein zu müssen.
Wie schnell erhalte ich die fertigen Pläne?
Die reine Punktwolke ist in der Regel innerhalb von 2–3 Werktagen fertig. Für ausgearbeitete CAD-Pläne oder BIM-Modelle planen Sie je nach Umfang 5–10 Werktage ein.
3D-Scan für Bestandsgebäude: Die Zukunft der Bestandsaufnahme
Die digitale Bestandserfassung mit 3D-Laserscanning hat die Arbeit von Architekten und Planern grundlegend verändert. Wo früher tagelang mit Zollstock und Laserentfernungsmesser gemessen wurde, liefert ein moderner 3D-Scanner in wenigen Stunden ein millimetergenaues digitales Abbild des gesamten Gebäudes. Für Architekten, die im Bestand planen, ist das ein entscheidender Vorteil: Die 3D-Vermessung schafft eine verlässliche Datengrundlage, die Planungsfehler minimiert und den gesamten Projektablauf beschleunigt.
Besonders bei Sanierungen und Umbauten zeigt sich der Mehrwert: Alte Pläne weichen häufig erheblich von der Realität ab. Nachträgliche Einbauten, Setzungen oder Verformungen sind in keinem Bestandsplan verzeichnet. Ein 3D-Scan erfasst den tatsächlichen Zustand – inklusive aller Unregelmäßigkeiten. Die daraus abgeleiteten CAD-Pläne bilden eine belastbare Grundlage für jeden Planungsschritt.
Die Investition in eine professionelle 3D-Vermessung rechnet sich bereits beim ersten Projekt: Weniger Nachträge, weniger Abstimmungsprobleme und deutlich weniger Überraschungen auf der Baustelle. Wenn Sie mehr über unsere Vermessungsleistungen erfahren möchten oder ein konkretes Projekt besprechen wollen, kontaktieren Sie uns gerne für eine unverbindliche Beratung.
Wie viele Scanpunkte brauche ich für mein Bestandsgebäude?
Fläche, Raumtyp und Komplexität eingeben – sofort das Ergebnis erhalten.
Scanpunkte-Rechner
Optimale Anzahl Scan-Positionen ermitteln
1Gesamtfläche
m²
2Raumtyp
3Komplexität
4Anzahl Etagen
