Rathenau-Hallen Berlin · Bestandsdokumentation × Vermessung · begehbares 3D-Modell und CAD
Industriearchitektur räumlich erfassen, Stahlträger im Gebäudekontext verorten und den Bestand als begehbares 3D-Modell sowie in CAD nutzbar machen.
Die beauftragten Hallenbereiche wurden als zusammenhängender, begehbarer 3D-Bestand dokumentiert. Aus derselben Aufnahmebasis entstanden CAD-Pläne, Schnitte und Ansichten; die zahlreichen Stahlträger wurden im Gebäudekontext verortet.
Objekt
Rathenau-Hallen
Standort
Berlin
Doppelservice
Bestand + Vermessung
3D-Ausgabe
Begehbares Modell
CAD-Ausgaben
Pläne · Schnitte · Ansichten
Tragwerk
Stahlträger verortet
Objekt und Außenbezug

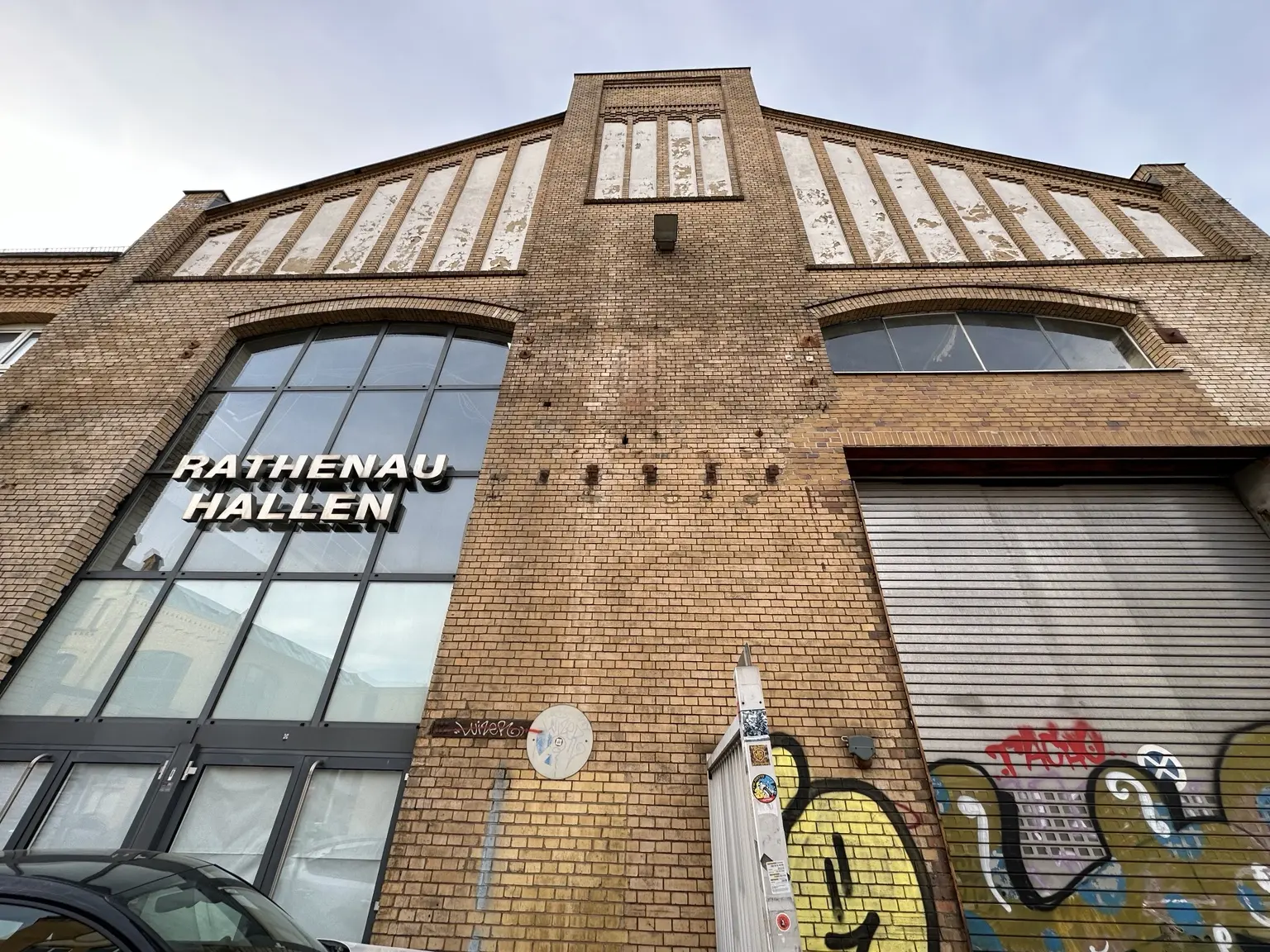

Die Backsteinfassade bildet den äußeren Bezug zu den dokumentierten Hallenbereichen. Von hier führt die Bestandsdokumentation in die weitläufigen Innenräume und zu den wiederkehrenden Achsen des Stahltragwerks.
Räumliche Herausforderung

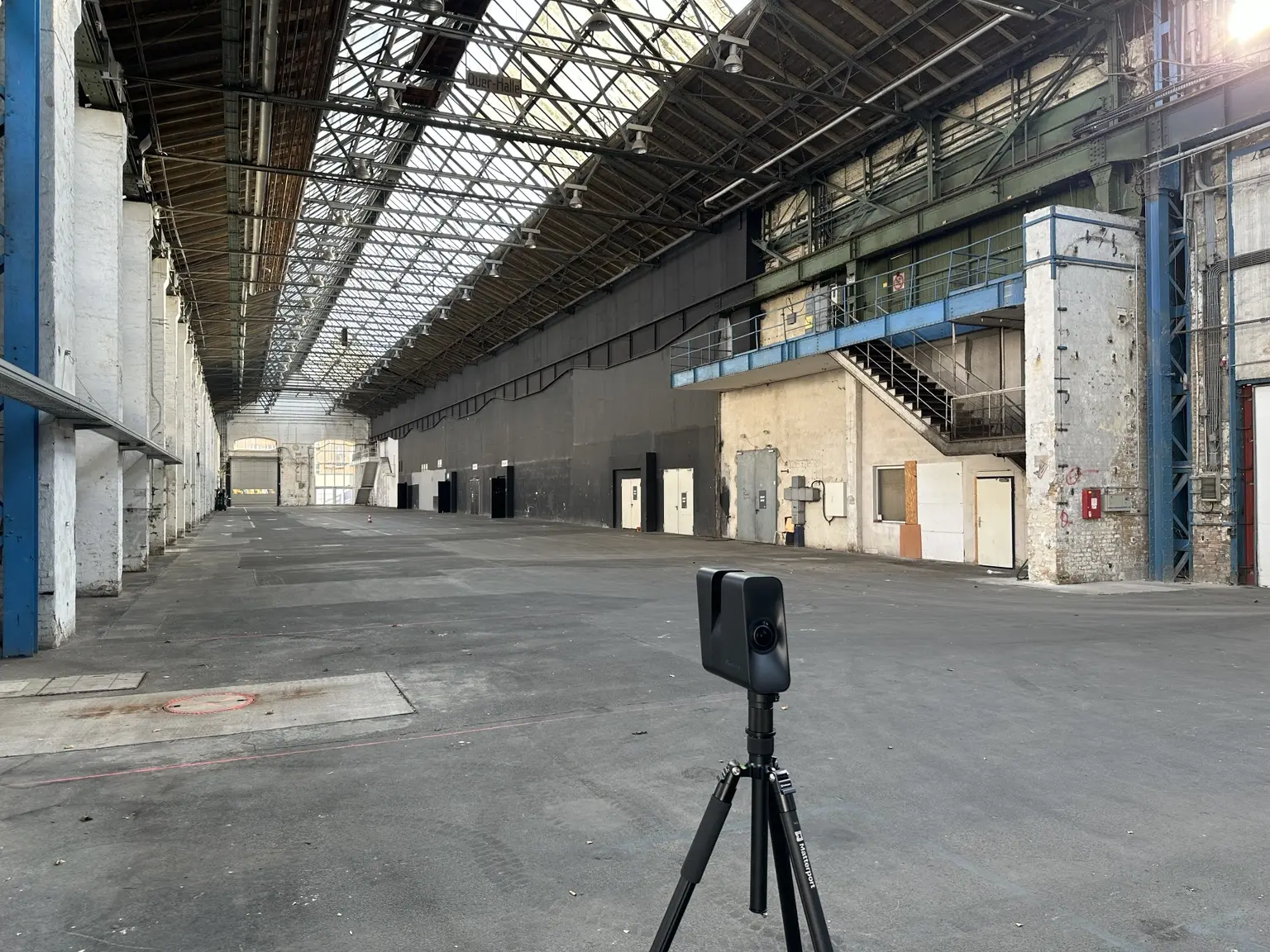

Die Querhalle zeigt, weshalb lose Einzelbilder für diesen Bestand nicht ausreichen: Stahlstützen, Laufstege, Dachtragwerk und lange Sichtachsen müssen in ihrer räumlichen Beziehung nachvollziehbar bleiben.

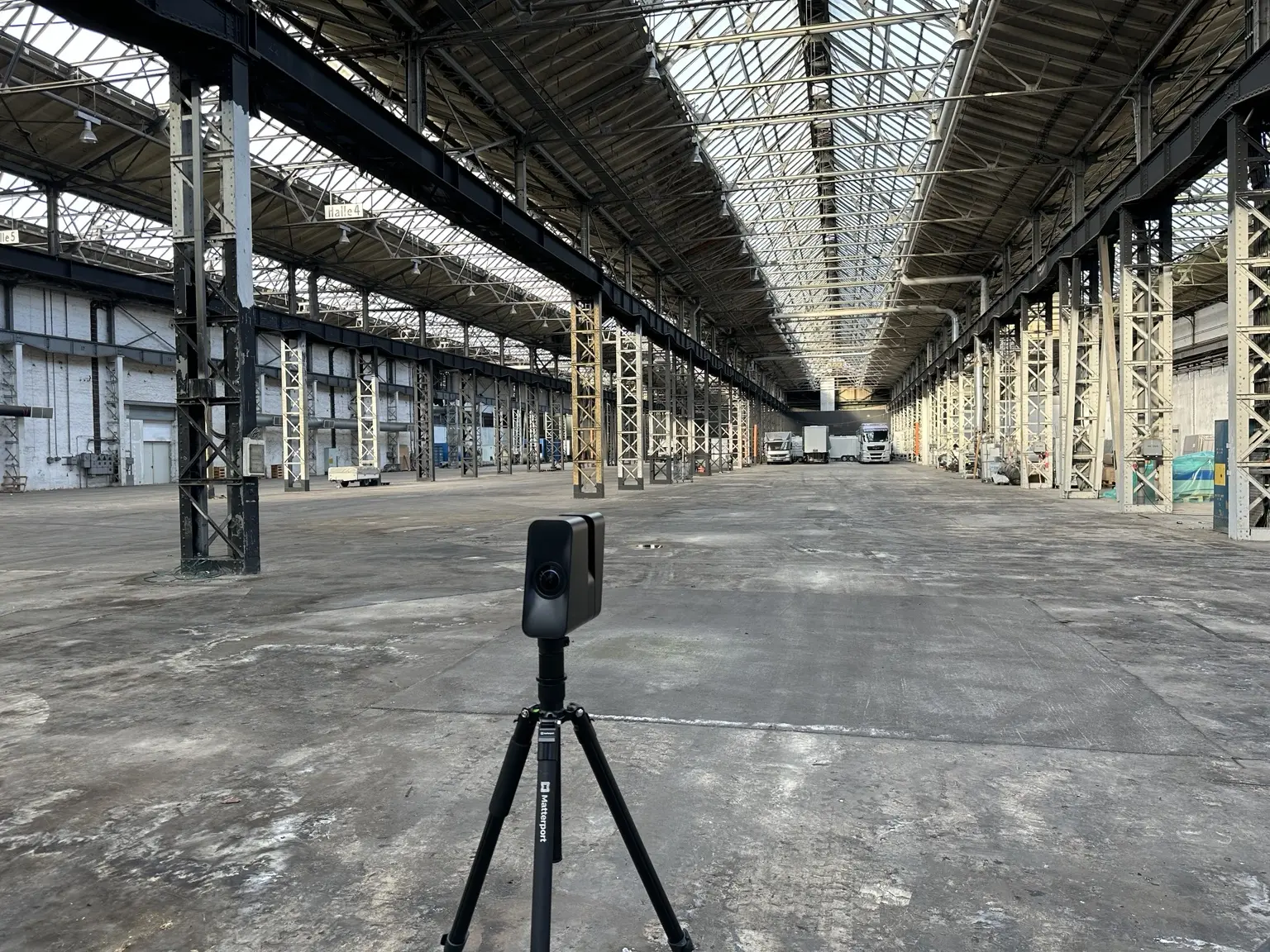

Räumlicher Aufnahmeprozess

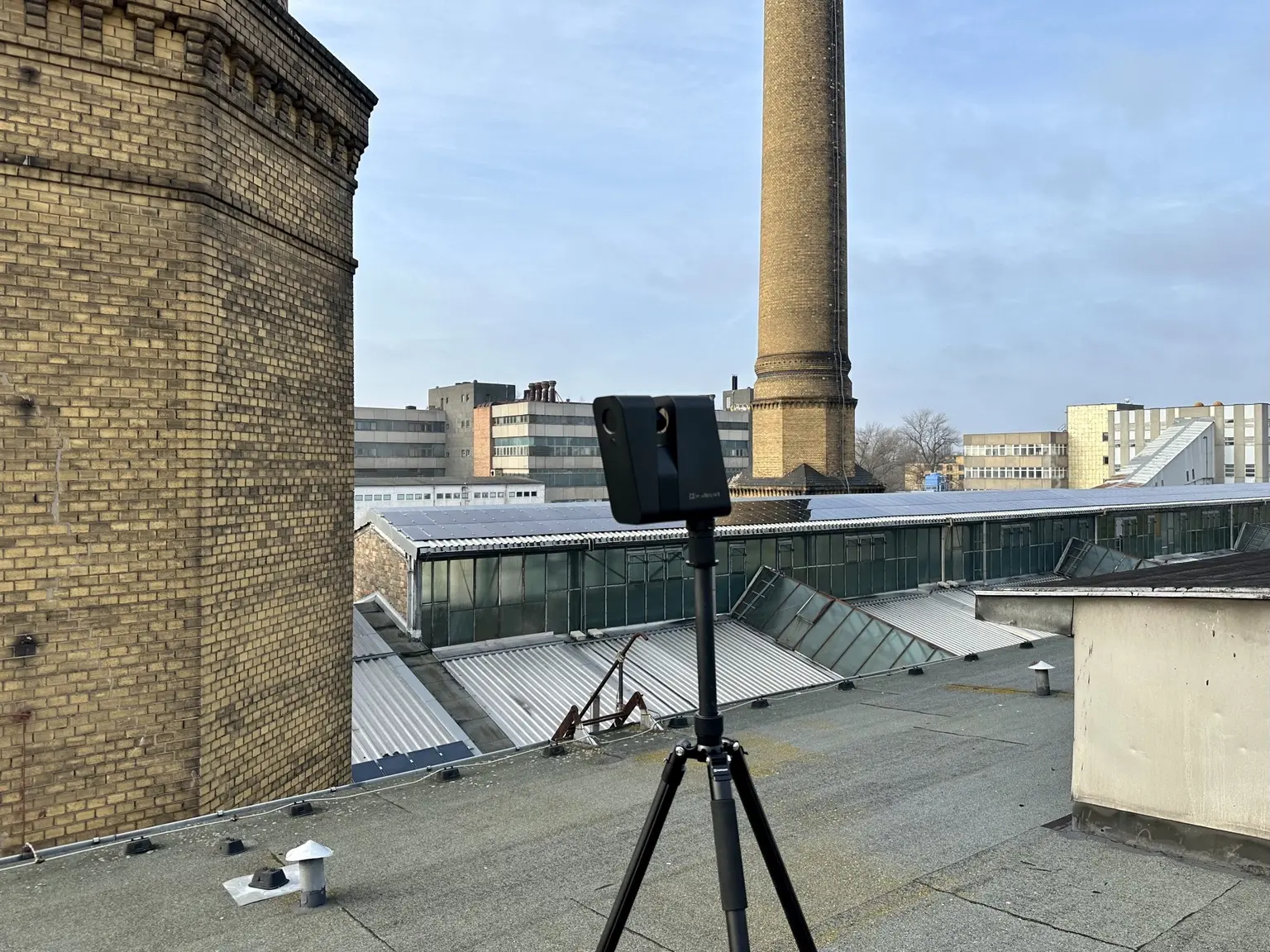

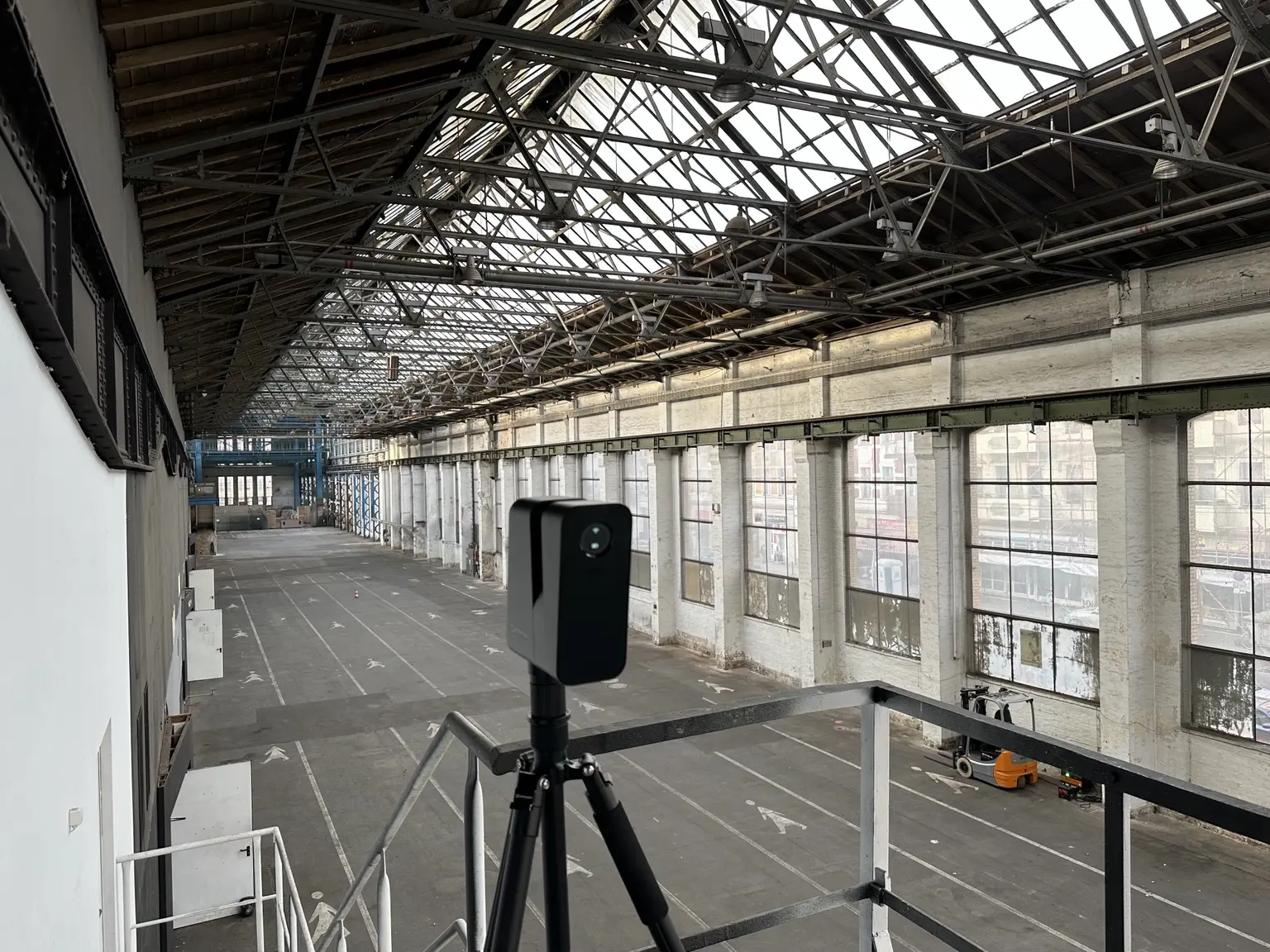

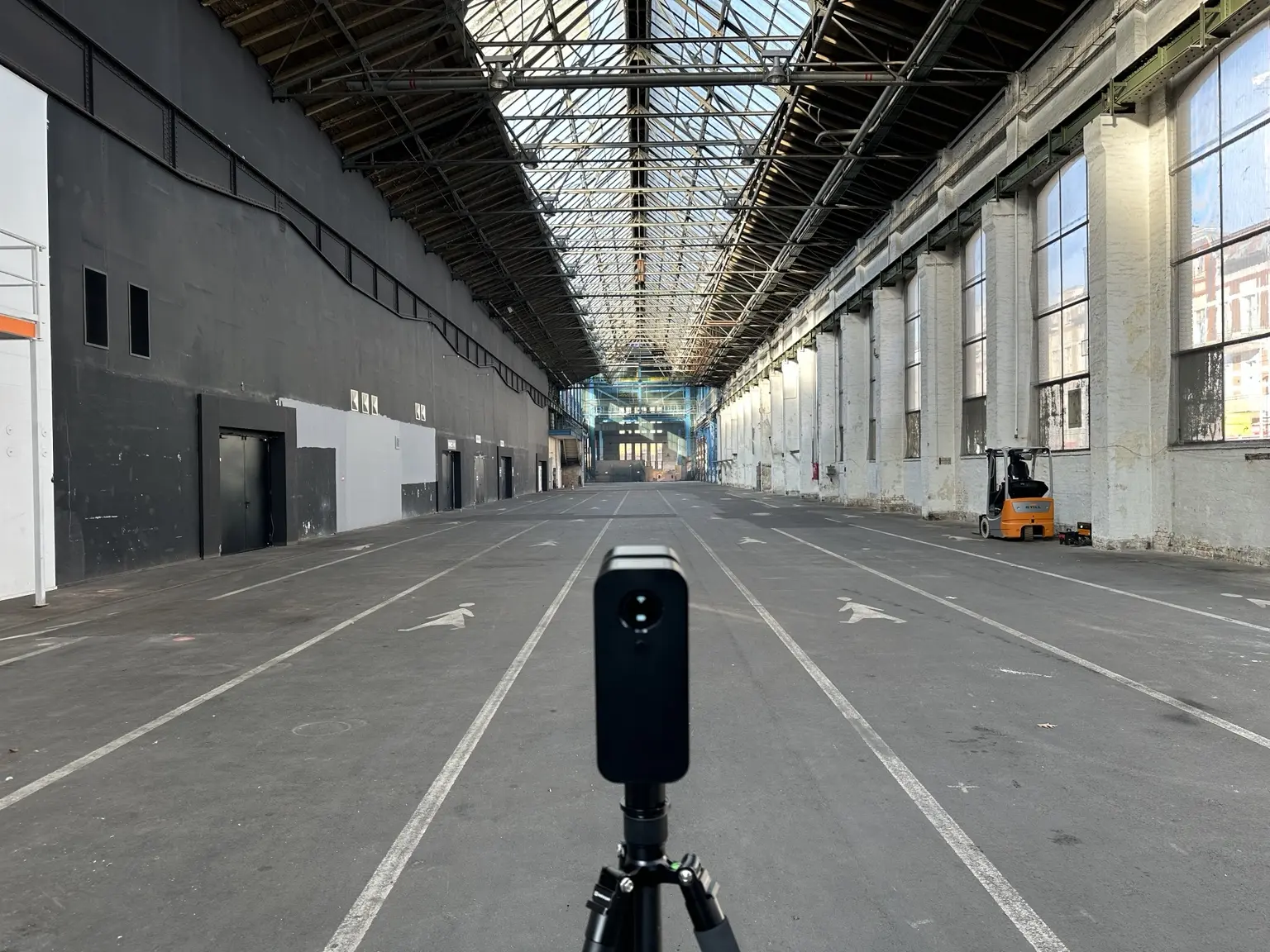

Die räumliche Erfassung folgte den Hallenachsen und bezog unterschiedliche Höhenlagen ein. So wurden Hallenvolumen, Stützenraster, erhöhte Ebenen und der äußere Dachbezug als zusammenhängende Aufnahmebasis dokumentiert.
Ergebnis und CAD-Ausgaben
Die sichtbaren Stahlstützen und Träger wurden ihrer Lage im aufgenommenen Gebäudekontext zugeordnet. Gemeinsam mit dem begehbaren 3D-Modell entstanden CAD-Pläne, Schnitte und Ansichten als geordnete Grundlage für weitere Planung und Abstimmung.
Projekt- und Bildmaterial: LINSENSPEKTRUM
Technik · Methodik · Systemaufbau
Das 3D-Modell bewahrt den sichtbaren Bestand als begehbaren räumlichen Zusammenhang. CAD-Pläne, Schnitte und Ansichten übertragen dieselbe Aufnahmebasis in vereinbarte zeichnerische Ausgaben.
Genauigkeitsziel, Detaillierungsgrad, Koordinatenbezug und Lieferformate werden vor dem Projekt passend zum Verwendungszweck festgelegt.
Drei technische Ebenen
Bestand · Vermessung · CAD
01 · Herausforderung
Die Rathenau-Hallen verbinden große Raumtiefen mit einem dichten, wiederkehrenden Raster aus Stahlstützen, Dachträgern, Laufstegen und angrenzenden Hallenbereichen. Einzelbilder zeigen Details, bilden ihre Lage im Gesamtgebäude aber nur eingeschränkt ab.
Für die weitere Nutzung musste deshalb ein zusammenhängender Aufnahmebestand entstehen, aus dem sich sowohl ein begehbares 3D-Modell als auch CAD-Pläne, Schnitte und Ansichten ableiten lassen.
02 · Vorgehensweise
Die beauftragten und zugänglichen Hallenbereiche wurden räumlich erfasst und zu einem zusammenhängenden, begehbaren 3D-Modell verbunden. Darin bleiben Hallenachsen, Übergänge und sichtbare Bestandsstrukturen im Gebäudekontext nachvollziehbar.
Auf dieser Basis folgte die zeichnerische Ausarbeitung in CAD. Die sichtbaren Stahlträger wurden im Gebäudekontext verortet und gemeinsam mit den vereinbarten Plänen, Schnitten und Ansichten als geordnete Projektausgabe aufbereitet.
03 · Nutzbare Ausgaben
Das Projekt verbindet die räumliche Begehbarkeit eines 3D-Modells mit der strukturierten Weitergabe in CAD. Hallenbereiche und sichtbare Details bleiben im aufgenommenen Gebäudekontext auffindbar.
Die Ausgabe kann projektbezogen in einer eigenen Softwarelösung und auf eigener oder vereinbarter deutscher Infrastruktur bereitgestellt werden. Das Setup kann bei entsprechender vertraglicher und technischer Umsetzung DSGVO-gerecht ausgerichtet werden; welche Daten, Rechte, Formate und Betriebsbestandteile übergeben werden, wird passend zum Nutzungskonzept vereinbart.
Unser Vorgehen
Die beauftragten und zugänglichen Hallenbereiche wurden als Umfang der räumlichen Bestandsdokumentation festgelegt.
Hallenachsen und sichtbare Bestandsstrukturen wurden zu einem zusammenhängenden, begehbaren 3D-Modell verbunden.
Aus derselben Aufnahmebasis entstanden die vereinbarten CAD-Pläne sowie Schnitte und Ansichten des Gebäudes.
Die sichtbaren Stahlträger wurden im Gebäudekontext zugeordnet und gemeinsam mit Modell, Plänen, Schnitten und Ansichten als Projektausgabe strukturiert.
Projektvertiefung
Die folgenden Abschnitte ordnen das konkrete Projekt ein und zeigen, warum die gewählte Aufnahme- und Ausgabestruktur für diesen Ort sinnvoll war.
Räumliche Bestandsdokumentation
Die weitläufigen Hallen und ihre sichtbaren Bauteile wurden als zusammenhängender räumlicher Bestand aufgenommen. Im begehbaren 3D-Modell bleiben Raumfolgen, Blickrichtungen und der Bezug zwischen Hallenachsen nachvollziehbar.
Das erleichtert die Orientierung nach dem Vor-Ort-Termin: Projektbeteiligte können dokumentierte Bereiche erneut aufrufen, sichtbare Details im Gebäudekontext wiederfinden und Abstimmungen auf einen gemeinsamen Aufnahmebestand beziehen.
Der räumliche Mehrwert
Bestand × Vermessung
Das begehbare Modell und die CAD-Unterlagen erfüllen unterschiedliche, sich ergänzende Aufgaben. Während das Modell den sichtbaren Raumzusammenhang bewahrt, übersetzen CAD-Pläne, Schnitte und Ansichten den aufgenommenen Bestand in vereinbarte zeichnerische Ausgaben.
Genauigkeitsziel, Detaillierungsgrad, Koordinatenbezug, Ebenenstruktur und Dateiformate werden dabei nicht pauschal angenommen, sondern auf den konkreten Verwendungszweck abgestimmt.
Ergebniswelten

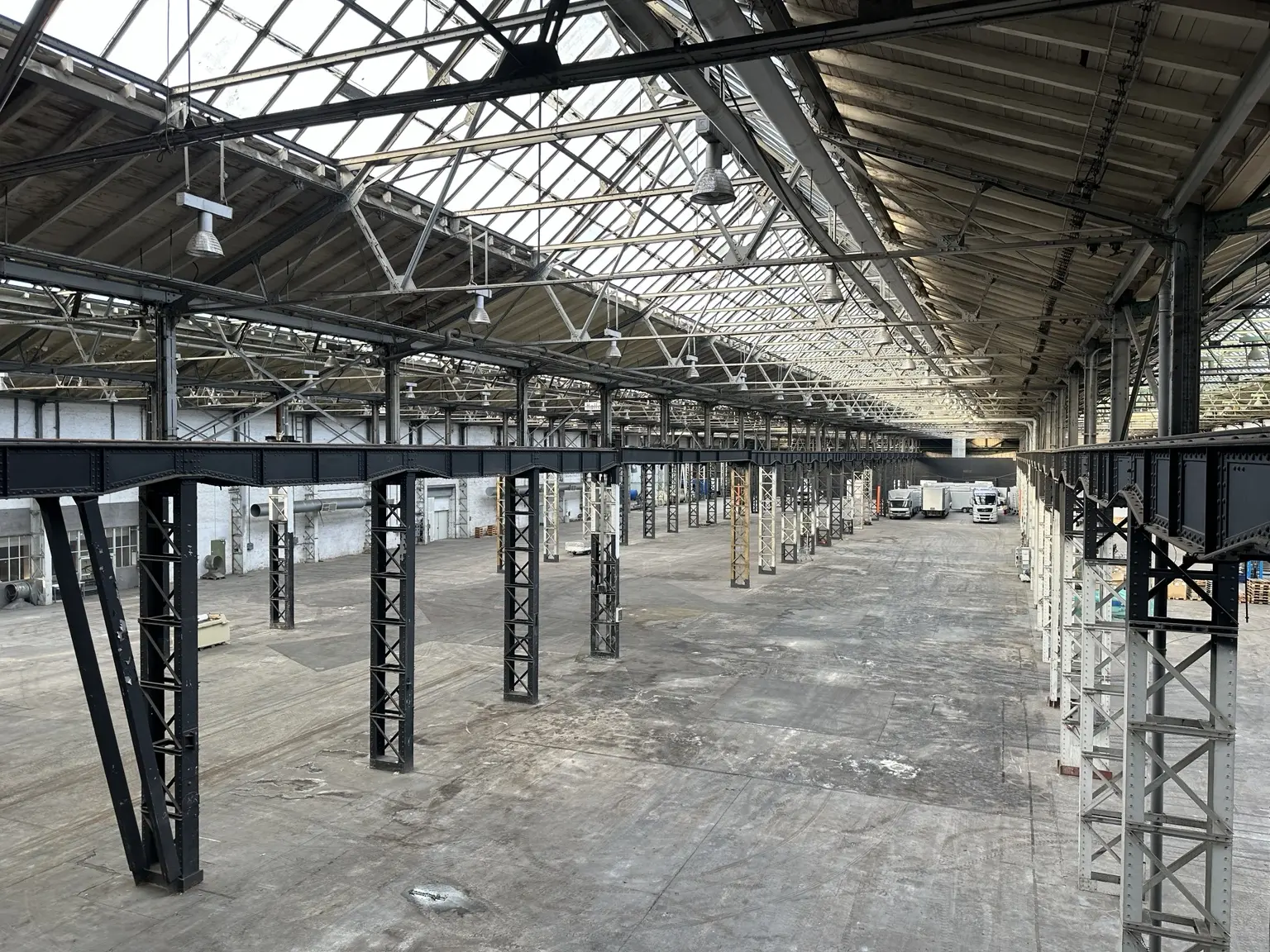

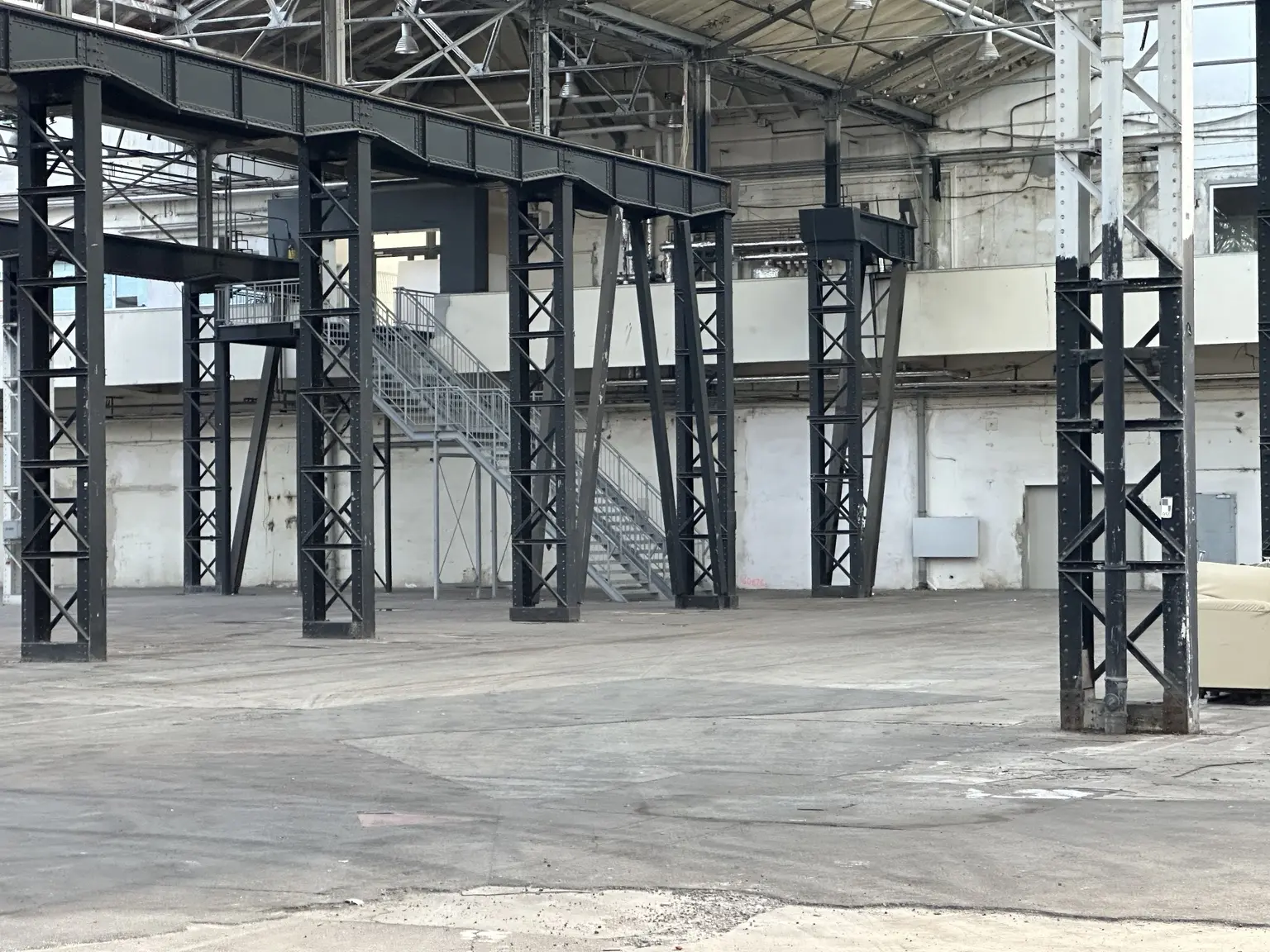

Komplexes Stahltragwerk
Die Industriearchitektur der Rathenau-Hallen wird von zahlreichen Stahlstützen und Trägern geprägt. Ihre Lage wurde im aufgenommenen Gebäudekontext verortet, sodass die sichtbaren Elemente nicht nur auf Einzelbildern erscheinen, sondern räumlich zugeordnet werden können.
Diese Verortung schafft eine nachvollziehbare Orientierung für die weitere Projektarbeit. Profilangaben, Materialzustand, Tragfähigkeit oder konstruktive Nachweise bleiben davon getrennte fachliche Leistungen.
Dokumentiert
Eigene Software & Datenhoheit
Auf Basis der Aufnahmen kann der digitale Bestand in einer eigenen Softwarelösung umgesetzt werden. Vereinbarte Projektdateien und Nutzungsrechte können an den Eigentümer übergeben werden, damit der Bestand nicht dauerhaft an einen einzelnen Viewer-Anbieter gebunden bleibt.
Eine Bereitstellung auf eigener oder vereinbarter deutscher Infrastruktur kann DSGVO-gerecht ausgerichtet werden, wenn Hostingstandort, Zugriffsrechte, Auftragsverarbeitung, Wartung und Betrieb entsprechend vereinbart und technisch umgesetzt werden.
Projektbezogen vereinbarbar
Projektumfang
Erkenntnisse aus der Umsetzung
Datenhoheit & Weiterbetrieb
Die beauftragten und zugänglichen Hallenbereiche wurden als zusammenhängender, begehbarer 3D-Bestand erfasst. Dadurch bleiben Raumfolgen, Blickbeziehungen und sichtbare Bauteile auch nach dem Aufnahmetermin räumlich nachvollziehbar.
Aus derselben Aufnahmebasis entstanden CAD-Pläne, Schnitte und Ansichten. Die zahlreichen sichtbaren Stahlträger wurden im Gebäudekontext verortet und damit für die weitere Planung nachvollziehbar zugeordnet.
Auf Wunsch kann der dokumentierte Bestand in einer eigenen Softwarelösung bereitgestellt und mit den vereinbarten Daten und Nutzungsrechten an den Eigentümer übergeben werden. Eine Bereitstellung auf eigener oder vereinbarter deutscher Infrastruktur kann DSGVO-gerecht ausgerichtet werden, wenn Hostingstandort, Zugriffe, Auftragsverarbeitung und Betrieb projektbezogen festgelegt und technisch umgesetzt werden.
Häufige Fragen
Die beauftragten und zugänglichen Hallenbereiche wurden räumlich erfasst und als zusammenhängendes, begehbares 3D-Modell dokumentiert.
Aus der Aufnahmebasis wurden CAD-Pläne sowie Schnitte und Ansichten des Gebäudes erstellt.
Die sichtbaren Stahlträger wurden ihrer Lage im aufgenommenen Gebäudekontext zugeordnet. Profilangaben, Materialzustand und Tragfähigkeit sind davon getrennte fachliche Aufgaben.
Das begehbare Modell macht den sichtbaren Bestand räumlich nachvollziehbar. Die CAD-Unterlagen übertragen dieselbe Aufnahmebasis in eine zeichnerische Form. Beide Ergebnisse ergänzen sich für Orientierung und weitere Planung.
Ja. Auf Basis der Aufnahmen kann eine projektbezogene Softwarelösung umgesetzt werden. Funktionsumfang, Übergabe, Wartung und Betrieb werden dafür gesondert vereinbart.
Ja. Die Bereitstellung kann auf eigener oder vereinbarter deutscher Infrastruktur erfolgen und DSGVO-gerecht ausgerichtet werden, wenn Hostingstandort, technische Architektur, Auftragsverarbeitung und Zugriffsrechte entsprechend vereinbart und technisch umgesetzt werden.
Die vereinbarten Projektdateien und Nutzungsrechte können übergeben werden. Welche Rohdaten, Softwarebestandteile und Betriebsleistungen enthalten sind, wird im jeweiligen Vertrag festgelegt.
Ja. Weitere Aufnahmezeitpunkte können als neue dokumentierte Stände ergänzt werden. Vergleichbarkeit und Umfang richten sich nach dem abgestimmten Wiederholungs- und Datenkonzept.
Das Modell bildet die vereinbarten und zum Aufnahmetermin zugänglichen Hallenbereiche als zusammenhängenden räumlichen Bestand ab.
Genauigkeitsziel, Koordinatenbezug, Detaillierungsgrad, Ebenenstruktur und Lieferformate werden vor Projektbeginn passend zum vorgesehenen Einsatz abgestimmt.
Sie übersetzen den aufgenommenen räumlichen Bestand in vereinbarte zeichnerische Ausgaben und schaffen damit eine strukturierte Grundlage für Planung und Abstimmung.
Projektbeteiligte können dokumentierte Hallenbereiche erneut begehen, sichtbare Details im Gebäudekontext wiederfinden und Rückfragen auf denselben Aufnahmebestand beziehen.
