Straßenbefliegung für den räumlichen Überblick, optionale Hasselblad-Aufnahmen mit bis zu 100 Megapixeln für ausgewählte Details und optionales Laserscanning für geometrische 3D-Daten – geordnet nach Position, Zeitpunkt und Dokumentationsstufe.
Die eingebetteten Dateien sind weboptimierte Vorschauen. Maßgeblich für Prüfung und Archivierung sind die projektbezogen bereitgestellten Originaldaten.
bis 100 MP
Optionale Hasselblad-Detailstufe
L1–L4
Dokumentationsstufen
T0–Tn
Wiederholbare Termine
LSS 1.0
Eigenes Dokumentationsschema
Für eine Bestands- oder Schadensdokumentation genügt es häufig nicht, einen Punkt auf einer Karte zu markieren. Planer, Betreiber und fachlich Verantwortliche müssen den Straßenabschnitt wiederfinden, den Verlauf einer Auffälligkeit nachvollziehen und im Originalbild prüfen können, welche Oberflächenstruktur zum Aufnahmetermin sichtbar war.
Genau dafür verbindet die Praxisstudie drei Maßstabsebenen. Die Luftaufnahme hält den räumlichen Zusammenhang fest. Ein engerer Ausschnitt lokalisiert das Merkmal innerhalb der Fahrbahn. Eine gezielte Hasselblad-Aufnahme kann an priorisierten Stellen deutlich mehr visuelle Detailreserve liefern. Bei geometrischen Fragestellungen lässt sich der Workflow um terrestrisches Laserscanning ergänzen.
Die gezeigte Strecke wurde bewusst anonymisiert. Im Mittelpunkt steht nicht ein Auftraggeber oder Ort, sondern die Frage, wie belastbar und nachvollziehbar sichtbare Oberflächenmerkmale dokumentiert werden können.
Die Qualität entsteht nicht durch einen beliebigen Digitalzoom. Die Aufnahme wird bewusst in mehreren Dokumentationsstufen geplant: Übersicht, lokalisierter Ausschnitt und hochauflösendes Detail.

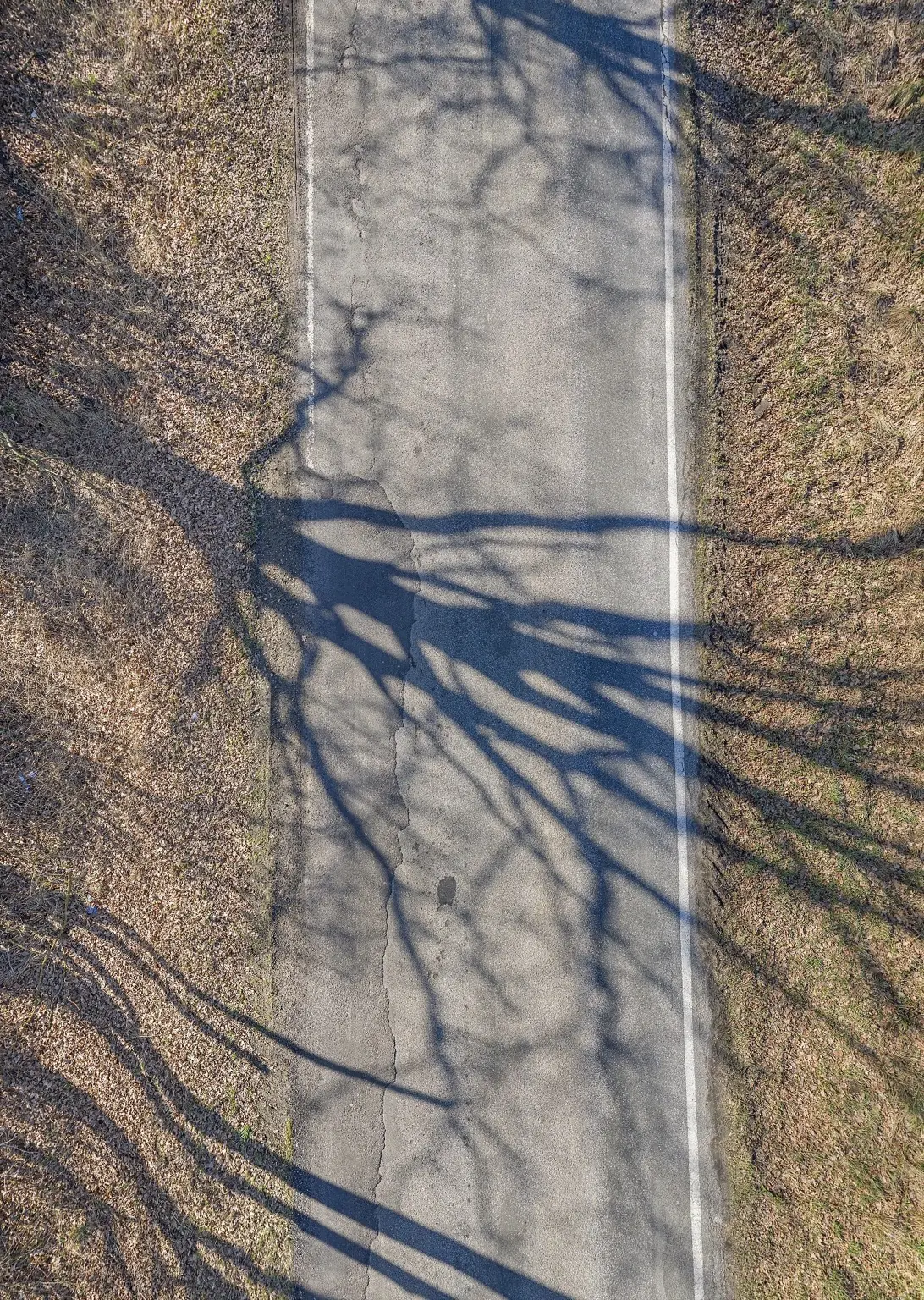

Fahrbahn, Randbereiche, Markierungen und der Verlauf einer sichtbaren Auffälligkeit werden gemeinsam dokumentiert. Dadurch bleibt auch ein später ausgewähltes Detail seinem Abschnitt zugeordnet.

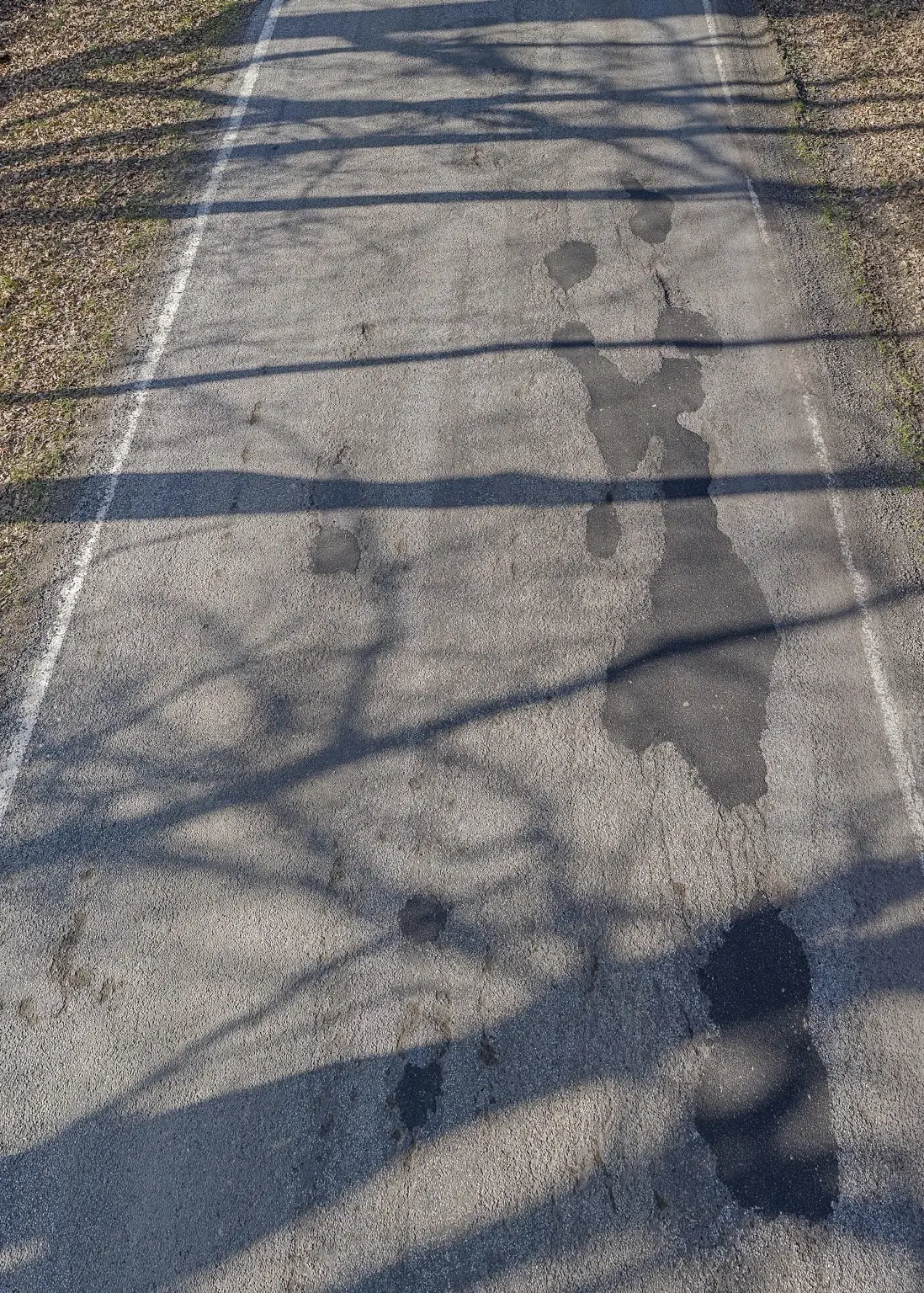

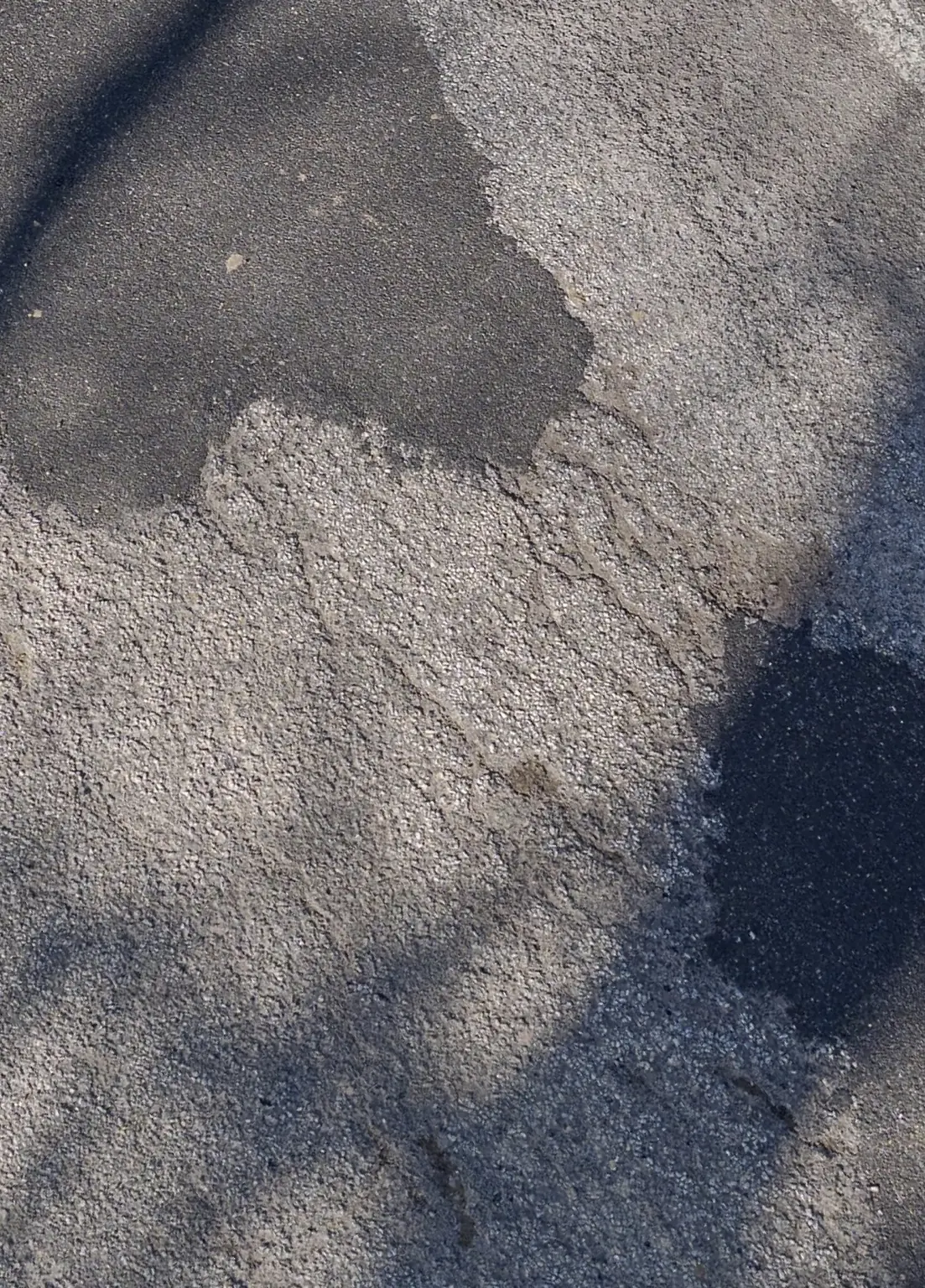

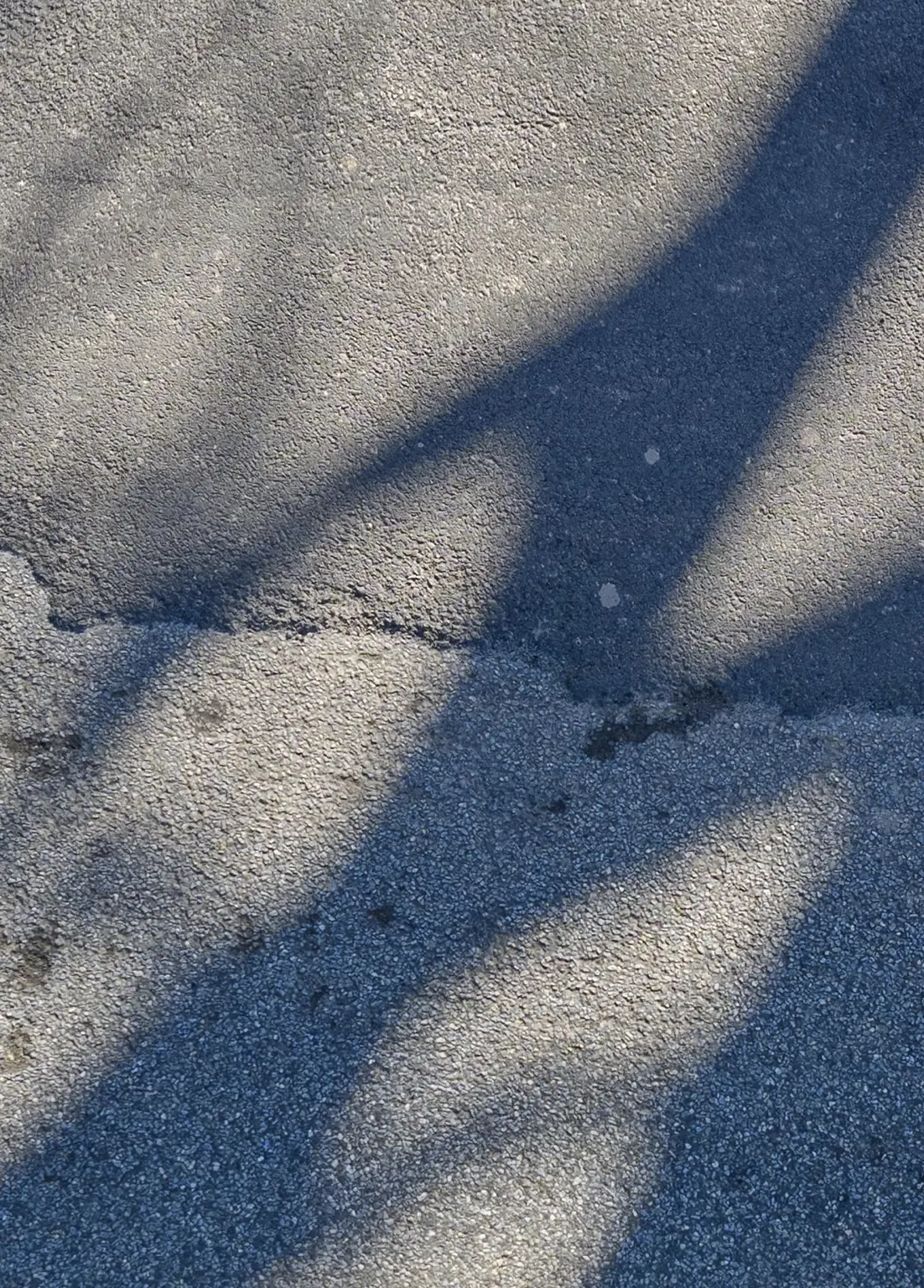

Mehrere dunklere Flächen, Materialübergänge und feine Strukturen werden nicht isoliert gezeigt, sondern bleiben dem gleichen Straßenabschnitt zugeordnet.
Das Foto dokumentiert den sichtbaren Zustand. Eine Markierung kann den Verlauf hervorheben; die fachliche Bezeichnung, Ursache und Relevanz werden jedoch nicht allein aus dem Bild erfunden.
Der benötigte Nachweis bestimmt die Technik – nicht umgekehrt. Jede Stufe kann einzeln oder in einem abgestimmten Paket beauftragt werden.
Luftbilder schaffen Übersicht, Abschnittsbezug und – bei entsprechendem Auftrag – eine georeferenzierte Karten- oder Orthofotogrundlage. Fluggebiet, Wetter, Schatten, Höhe und Überdeckung werden vorab geprüft.
Übersicht · Verlauf · Lokalisierung

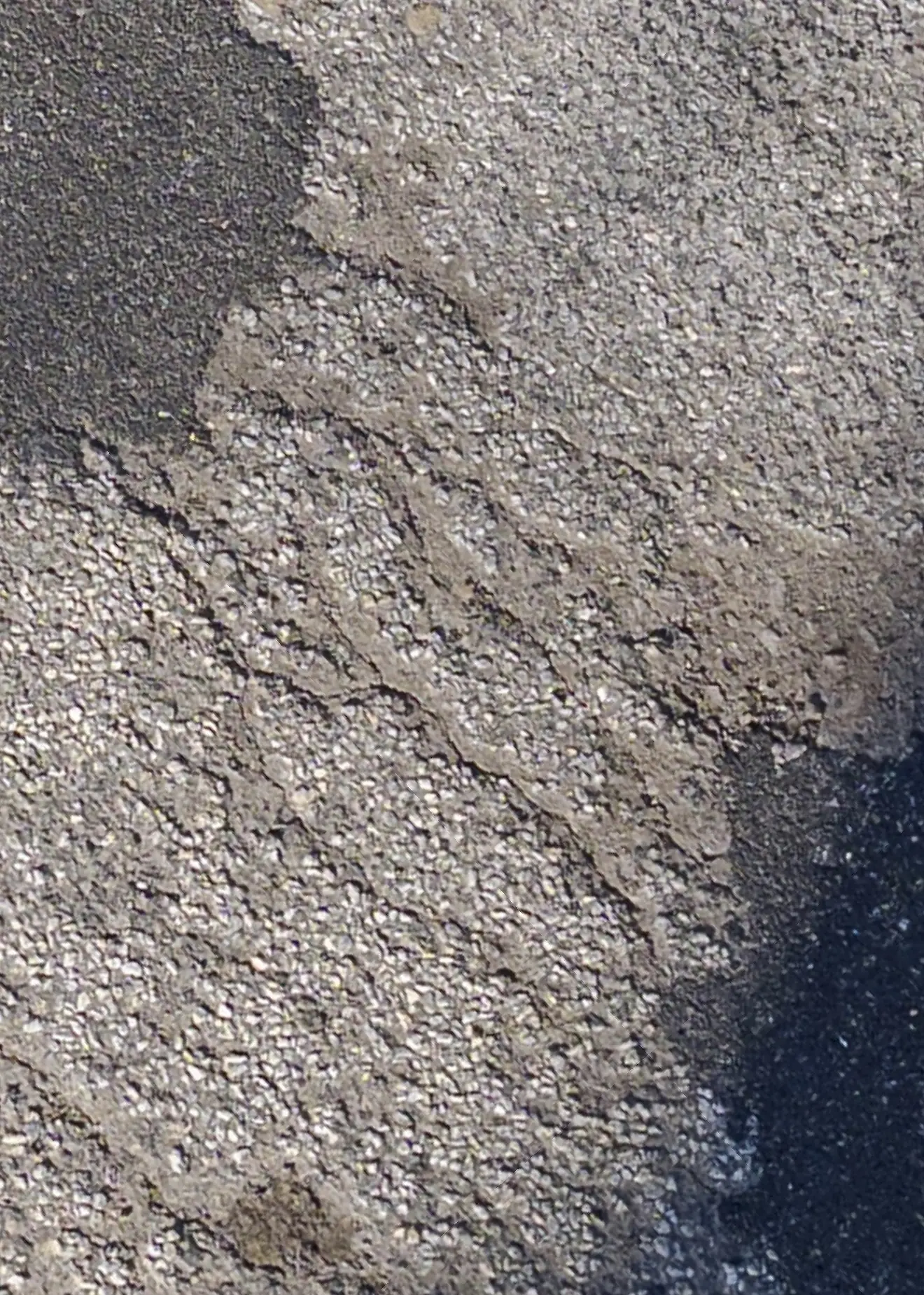

Eine Hasselblad-Detailaufnahme mit bis zu 100 Megapixeln kann gezielt an relevanten Punkten ergänzt werden. Sie priorisiert Bildschärfe und Oberflächendetail statt ausschließlich flächiger Abdeckung.
Kanten · Textur · Originaldatei
Terrestrisches Laserscanning ergänzt die Fotodokumentation um geometrische 3D-Daten. Messziel, Genauigkeit, Referenzierung und Auswertung werden als eigener Leistungsbaustein definiert.
Punktwolke · Geometrie · Prüfkonzept
Ein eigener, projektspezifischer Dokumentationsrahmen, der Bild, Position, Zeitpunkt und Prüfhinweis zusammenführt. LSS 1.0 ist kein amtlicher Zustandsindex und ersetzt keine fachtechnische Bewertung.
Straße, Abschnitt, Station, Fahrbahnseite, Koordinate und Aufnahmerichtung.
Termin, Aufnahmeart, Datei-ID, Licht- und Wetterhinweis sowie optional Originaldatei-Hash.
Streckenübersicht, lokalisierter Ausschnitt, hochauflösendes Detail und optionale 3D-Punktwolke.
Riss, Flickstelle, Ausbruch, Auffälligkeit der Oberfläche, Rand, Fuge oder Einbauteil.
Klar erkennbar, teilweise verdeckt beziehungsweise unsicher oder fachlich vor Ort zu prüfen.
Archivieren, im Folgezyklus vergleichen oder fachtechnisch prüfen – ohne fingierte Schadensnote.
Die folgende Darstellung zeigt die Vergleichslogik – keinen fingierten Vorher-Nachher-Nachweis dieser Bildserie. Ein echter Vergleich entsteht erst mit einer Wiederholungsaufnahme am definierten Abschnitt.
Position, Perspektive und sichtbare Merkmale zum ersten dokumentierten Termin.
Wiederholung mit abgestimmtem Abschnitt, ähnlicher Skalierung und dokumentierten Bedingungen.
Neu, unverändert, visuell verändert oder instandgesetzt – mit Verweis auf beide Originalstände.
Standardisierte schnellfahrende Messsysteme und projektbezogene Detailfotografie verfolgen unterschiedliche Ziele. Der LINSENSPEKTRUM-Workflow priorisiert gezielt geplante Detailansichten, klar zugeordnete Originaldateien und einen dokumentierten Weg vom Abschnitt zum Bildausschnitt.
Welche Methode geeignet ist, richtet sich nach dem vereinbarten Prüfziel. Die hochauflösende Fotodokumentation kann bestehende Erfassungs- und Bewertungsprozesse gezielt ergänzen, ersetzt sie aber nicht pauschal.
Die E EMI-1, Ausgabe 2025, setzt auf eine systematische und nachvollziehbare Datengrundlage. Unser Ansatz ergänzt diese Struktur um gezielt geplante Übersichts-, Abschnitts- und Detailaufnahmen in außergewöhnlich hoher Bildqualität. Gegenüber üblichen Übersichts- oder während der Fahrt erzeugten Bildfolgen entsteht eine wesentlich höhere Bilddetailreserve: Rissverläufe, Kanten, Materialwechsel und die Beschaffenheit der Asphaltoberfläche bleiben klarer erkennbar, positionsbezogen archiviert und über Folgetermine vergleichbar.
Vom Luftbild bis zur optionalen Hasselblad-Detailaufnahme mit bis zu 100 Megapixeln bleibt jede Auffälligkeit ihrem Abschnitt zugeordnet. Rissverläufe, Kanten und Oberflächenstrukturen können im Originalbild vergrößert, mit Zeitstempel archiviert und über mehrere Aufnahmetermine direkt verglichen werden.
Die hochauflösende Bildbasis schafft eine aussagekräftige Vorauswahl für die fachliche Prüfung. Ein Gutachter kann die relevanten Abschnitte anhand der Aufnahmen vorbereiten und anschließend genau dort vor Ort prüfen, wo Einordnung, Ursache oder Handlungsbedarf fachlich entschieden werden müssen – statt die gesamte Strecke vorsorglich abzulaufen.
Wir planen die passende Kombination aus Straßenbefliegung, optionaler Hasselblad-Detailfotografie mit bis zu 100 Megapixeln, Zeitvergleich und optionaler 3D-Erfassung für Ihr Projekt.
Sie kann sichtbare Oberflächenmerkmale wie Rissverläufe, Reparaturränder, Ausbrüche, Fugen und Texturunterschiede räumlich nachvollziehbar dokumentieren, sofern Abstand, Licht, Schärfe und Bodenauflösung dafür geeignet sind. Ursachen, Tragfähigkeit, Griffigkeit oder Sanierungsbedarf werden damit nicht automatisch bestimmt.
Sie dient als hochauflösende Detailstufe für gezielt ausgewählte Bereiche. Die auf dieser Website eingebetteten Bilder sind komprimierte Webvorschauen; geprüft und archiviert werden können die hochauflösenden Originaldateien. Die Pixelzahl allein garantiert noch keine Messbarkeit – Aufnahmeabstand, Optik, Licht und Skalierung gehören zum Konzept.
Nein. Die ZEB umfasst neben den Substanzmerkmalen der Oberfläche auch Ebenheit, Griffigkeit sowie eine standardisierte Bewertung und Auswertung. Eine Straßenbefliegung oder Fotodokumentation ersetzt dieses Gesamtverfahren und kein ingenieurfachliches Gutachten.
Ja. Positionsschlüssel, Merkmalsfelder, Metadaten und Prüfwege können projektbezogen so strukturiert werden, dass sie an ein kommunales Erhaltungsmanagement nach E EMI und passende FGSV-Arbeitspapiere anschließen. Eine pauschale Konformität mit den E EMI wird nicht allein durch die Bilder behauptet.
Ja. Werden Abschnitt, Perspektive, Skalierung und Aufnahmeparameter wiederholbar geplant, können T0- und Folgeaufnahmen gegenübergestellt werden. Sichtbare Veränderungen, Instandsetzungen oder gleichbleibende Bereiche lassen sich dann terminbezogen markieren und archivieren.
Ein terrestrischer Laserscan kann die Bilddokumentation um geometrische 3D-Daten ergänzen, etwa wenn Höhenverläufe oder Oberflächengeometrie Teil des Auftrags sind. Er ersetzt keine Tragfähigkeits-, Griffigkeits- oder Materialprüfung; Genauigkeit, Referenzierung und Prüfschritte werden separat vereinbart.
Je nach Auftrag sind geordnete Originalfotos, weboptimierte Übersichten, Abschnitts- und Detailbilder, Merkmalslisten, Positionsdaten, Zeitstempel, Kartenansichten, Orthofotos, Vergleichsstände und optional Punktwolken möglich. Formate und Schnittstellen werden vor Projektstart auf das Zielsystem abgestimmt.
