Ist-Stand zu einem Stichtag
Der Ausbauzustand einer Entwicklungsfläche wird räumlich zusammenhängend und mit dokumentiertem Aufnahmedatum festgehalten.
Baufeldaufnahme · Quartiersentwicklung · 3D-Modell
Drohnenkartierung für Baufelder und Quartiere
Den räumlichen Ist-Zustand einer Entwicklungsfläche zu einem definierten Zeitpunkt erfassen – als Luftpanorama, photogrammetrisches 3D-Modell und auf Wunsch als interaktiven Webviewer.
Deutschlandweit · Methodik und Ausgabetiefe nach Projektziel · keine amtliche Grenzvermessung
T0–Tn
Datierte Aufnahmezeitpunkte
Luft + Boden
Kombinierbare Perspektiven
Browser
Optionale digitale Bereitstellung
Reales Projektbeispiel
Kartierung eines wachsenden Stadtquartiers
Für das gezeigte Projekt wurde der Ausbauzustand eines Quartiers mit einer DJI Matrice 4E photogrammetrisch aufgenommen. Ziel war ein verständlicher Gesamtüberblick – nicht die pauschale Detailvermessung jedes Bauteils.

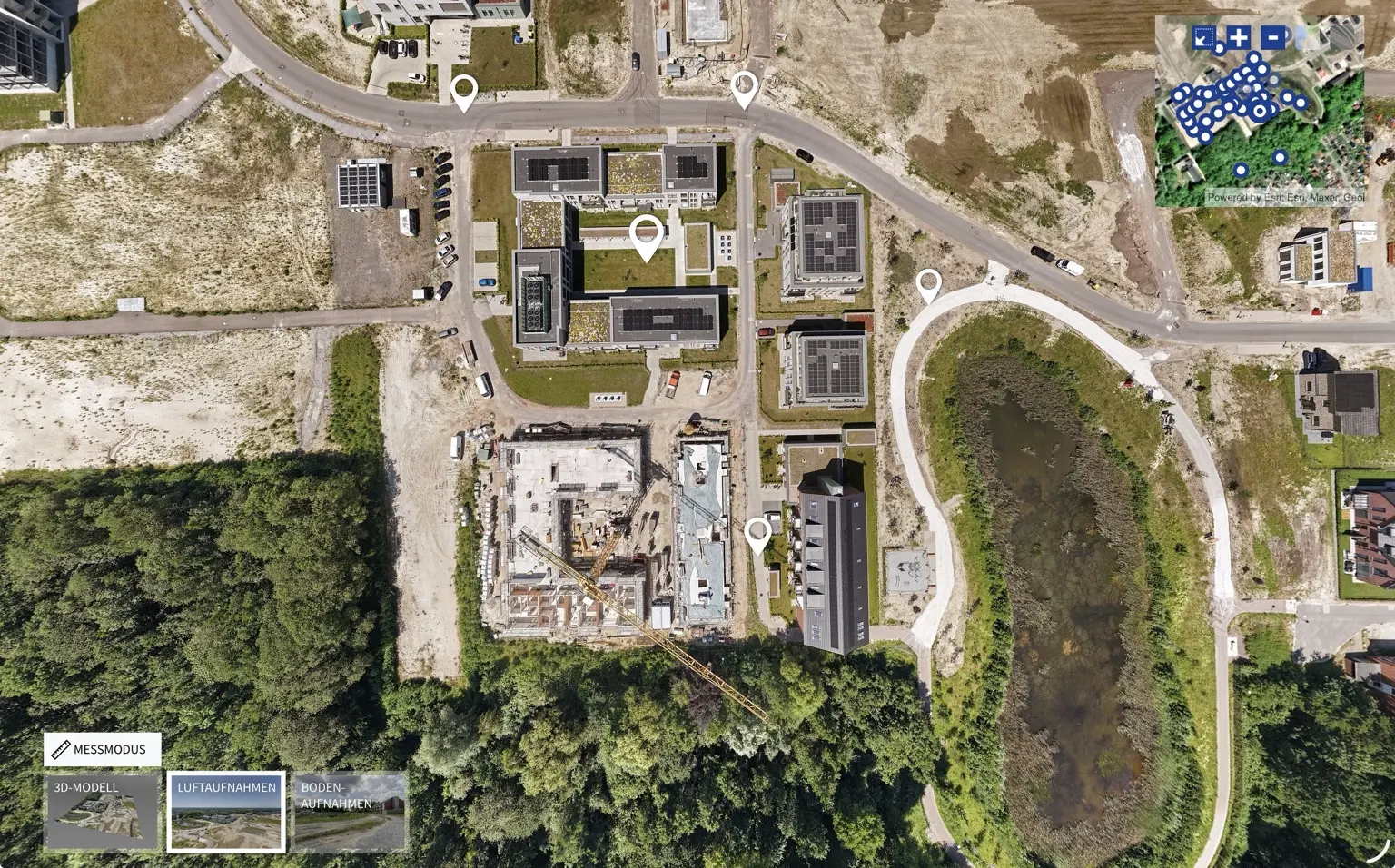

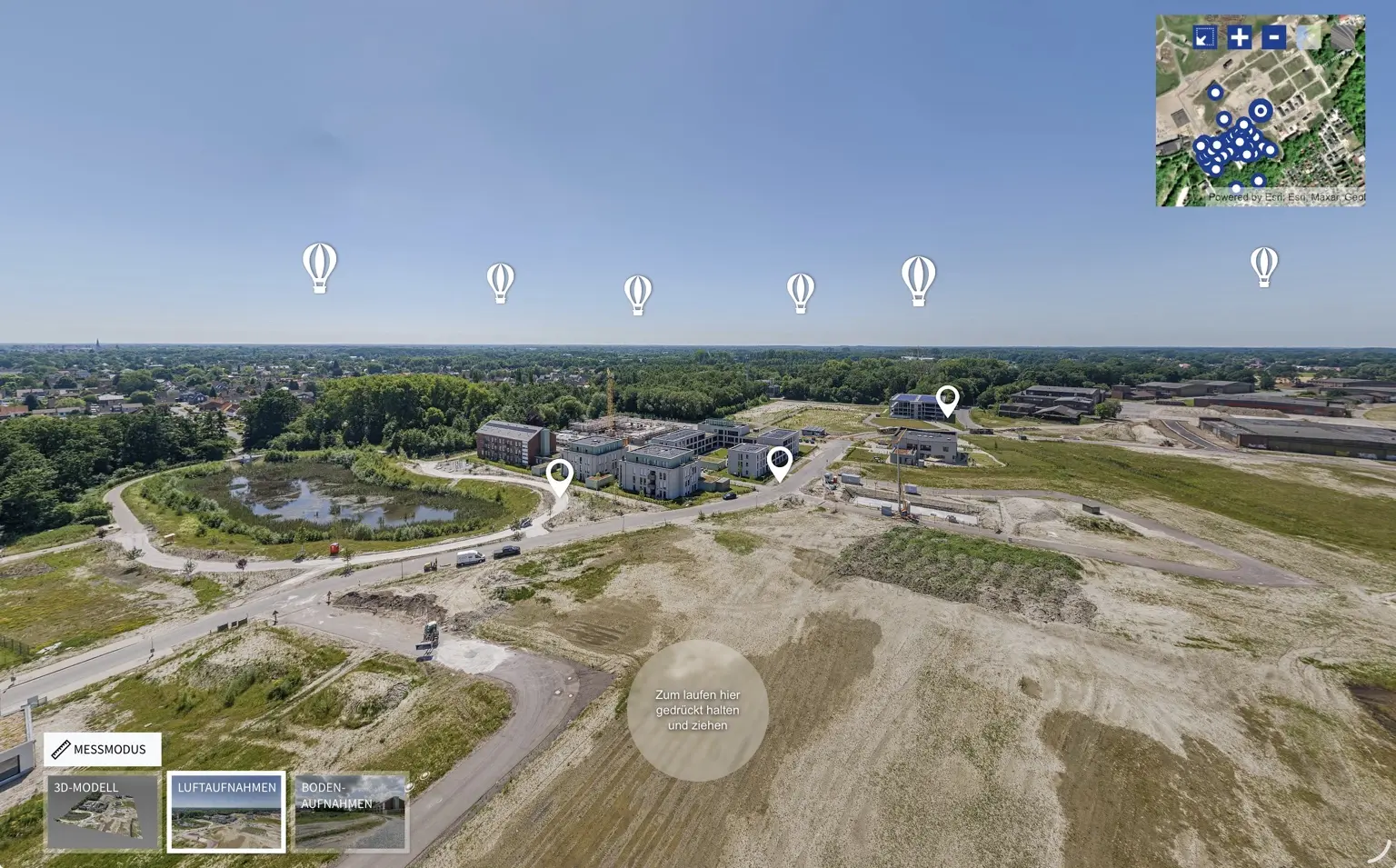

Orientierung statt einzelner Inselbilder
Der gesamte Entwicklungsraum bleibt nachvollziehbar

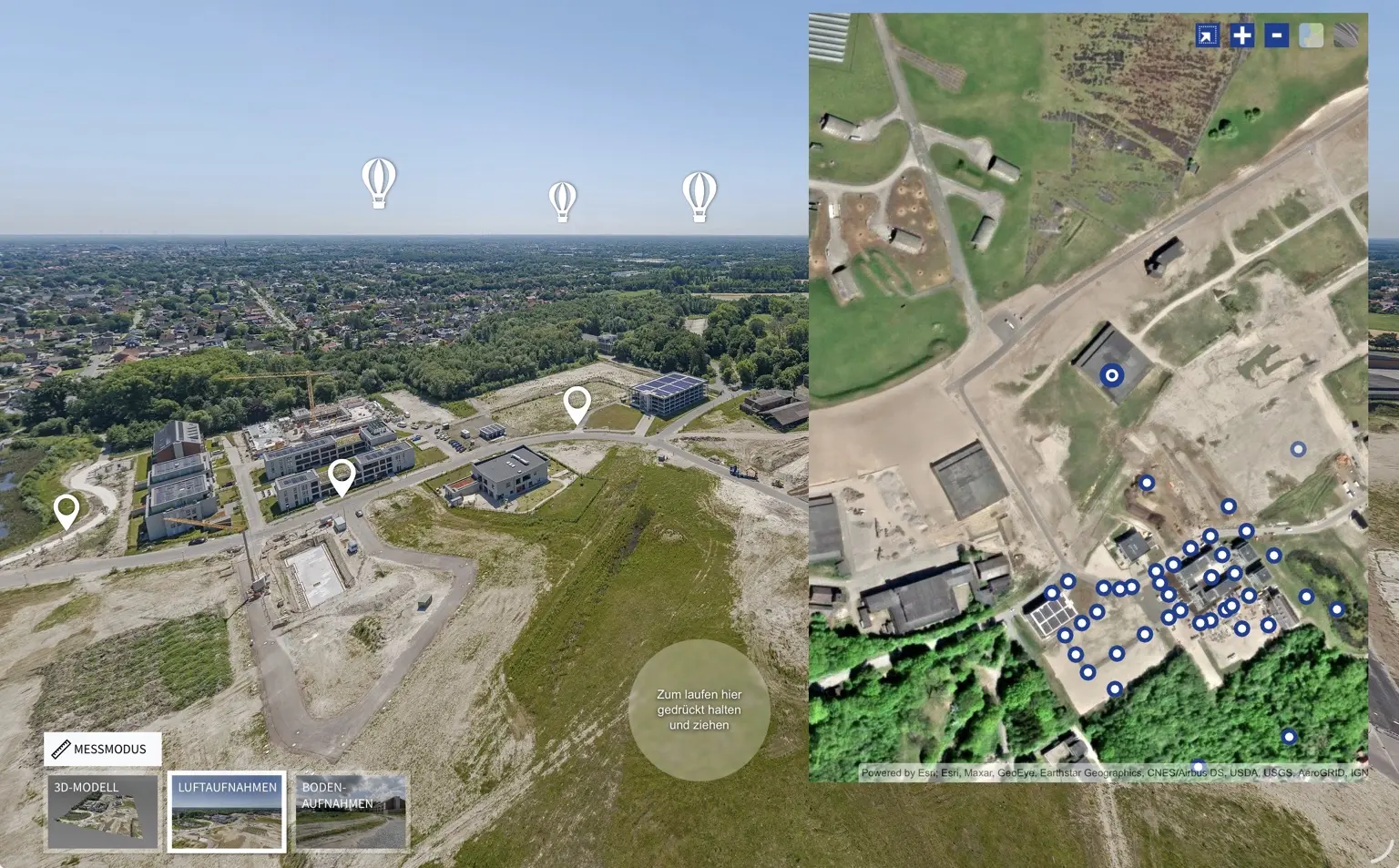

Einzelne Aufnahmen werden positionsbezogen in den Rundgang eingebunden. So lassen sich bereits ausgebaute Bereiche, aktive Baustellen, Freiflächen, Straßen und Übergänge im räumlichen Zusammenhang betrachten.
Aufnahmezeitpunkt dokumentieren
Für Statusabnahmen oder spätere Vergleiche werden Aufnahmedatum, erfasster Bereich und vereinbarte Ausgaben gemeinsam dokumentiert.
Einsatzbereiche
Ein Ist-Stand, mehrere sinnvolle Nutzungen
Die Aufnahme schafft keine Stadtplanung. Sie liefert eine visuelle und – je nach Auftrag – geometrische Datengrundlage für die Menschen, die Entwicklung planen, steuern, kontrollieren oder vermarkten.
Kontrolle und Abstimmung
Projektbeteiligte erhalten eine gemeinsame visuelle Grundlage, um sichtbare Zustände, Wege und Bauabschnitte einzuordnen.
Entwicklung im Zeitvergleich
Bei wiederkehrenden Terminen lassen sich definierte Aufnahmezeitpunkte strukturiert gegenüberstellen.
Flächen und Quartiere präsentieren
Luftpanoramen, Detailansichten und ein 3D-Webmodell können Vermarktung und Projektkommunikation anschaulich ergänzen.
Vom Überblick bis zur Detailansicht
Luftpanorama, Gigapixel-Ansicht und Bodenperspektive ergänzen sich
Nicht jede Frage braucht dasselbe Bildprodukt. Die Oberfläche wird so aufgebaut, dass Überblick, Orientierung und freigegebene Details an der passenden Stelle erreichbar sind.

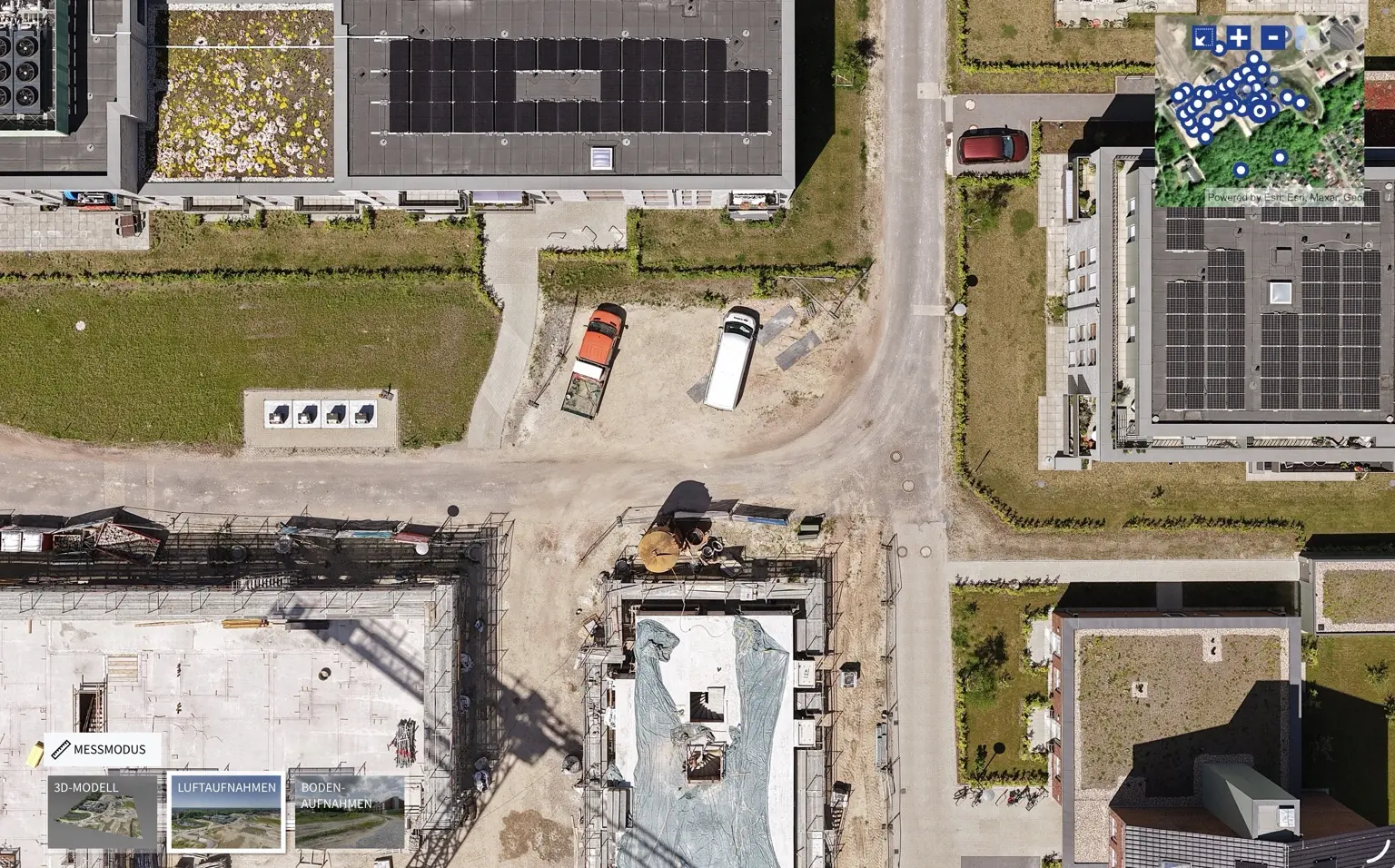

Gigapixel-Panorama
Vom Quartier in sichtbare Details hineinzoomen
Hochaufgelöste Panoramen ergänzen die räumliche Übersicht. Sie helfen, sichtbare Dachflächen, Wege, Baustellenbereiche und Übergänge ohne ständigen Perspektivwechsel näher zu betrachten.
Sichtbarkeit ist keine fachliche Zustandsbewertung: Bautechnische Beurteilung, Mängelklassifikation oder Freigabe bleiben bei den zuständigen Fachplanern und Sachverständigen.

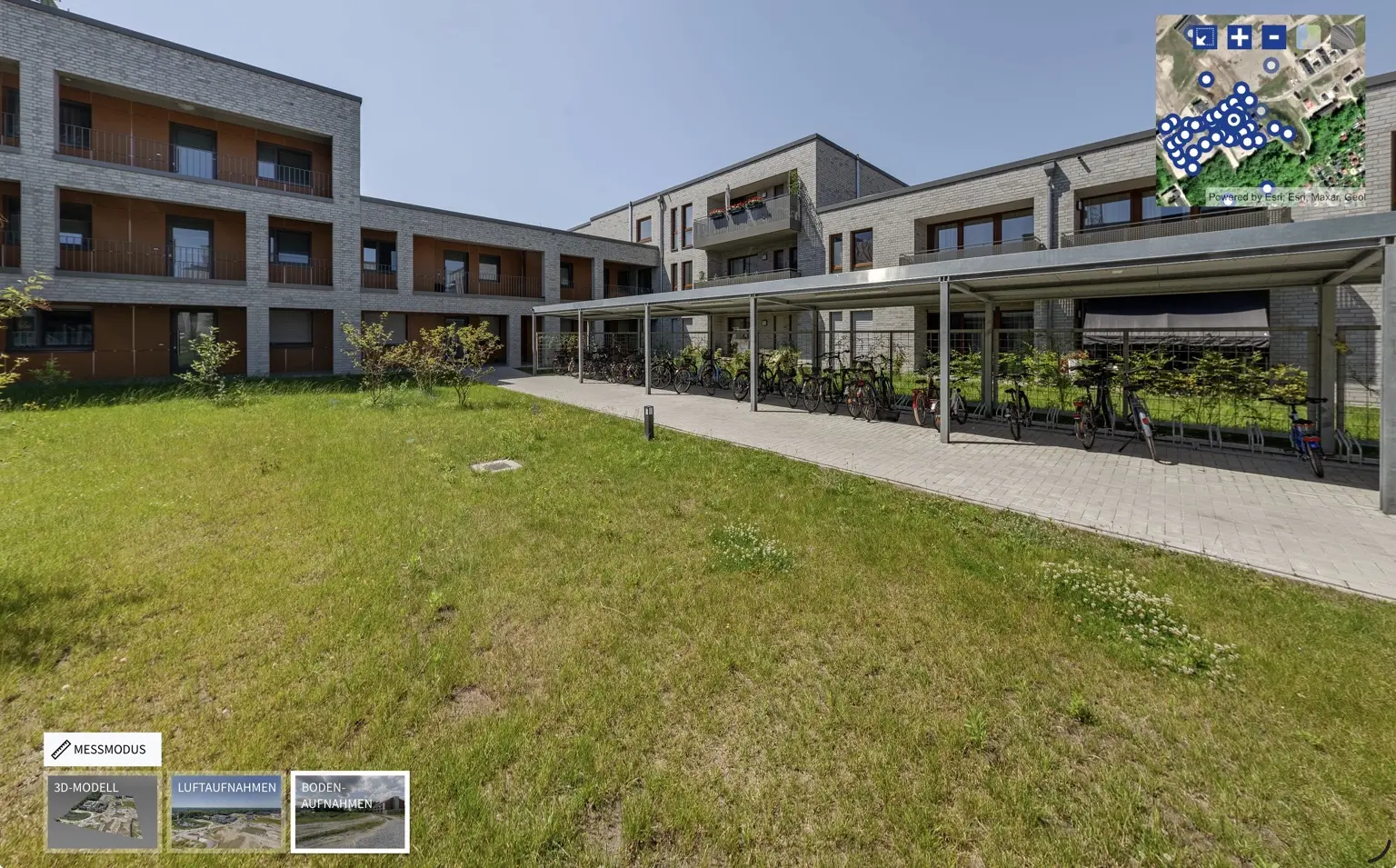

Bodenperspektive
Ankommen, Wege verstehen, Fassaden einordnen
Ergänzende Bodenpanoramen übertragen den Rundgang auf Augenhöhe. Wenn statt visueller Orientierung belastbare Detailgeometrie gebraucht wird, planen wir dafür ein separates terrestrisches 3D-Laserscanning.
Wichtig: Die DJI Matrice 4E erzeugt das gezeigte 3D-Modell photogrammetrisch aus Bildern. Ein flächenhaftes Laserscanning wäre ein eigener, ergänzender Messweg.
Aufnahmekonzept
Drohne, Bodenlaserscan oder ein hybrider Aufbau?
Die geeignete Methode richtet sich nach Fläche, sichtbaren Oberflächen, gewünschter Detailtiefe, Bezugssystem und späterer Verwendung.
Großräumiger Überblick
Drohnen-Photogrammetrie
Überlappende Luftbilder erfassen sichtbare Oberflächen eines Baufelds im räumlichen Zusammenhang. Daraus können je nach Auftrag Orthofoto, photogrammetrische Punktwolke, Oberflächenmodell oder texturiertes 3D-Modell entstehen.
Im gezeigten Projekt: DJI Matrice 4E, ausgelegt auf den Überblick über das Quartier.
Bodennahe Geometrie
Terrestrisches 3D-Laserscanning
Ein separates bodengebundenes Laserscanning ergänzt detailkritische, von oben schlecht einsehbare Bereiche. Scanpositionen und Auswertung werden am geforderten Ergebnis ausgerichtet.
Sinnvoll, wenn Fassaden, Kanten oder ausgewählte Detailbereiche geometrisch vertieft werden sollen.
Übersicht plus Details
Hybride Baufeldaufnahme
Luftdaten, Bodenpanoramen und Laserscans können projektbezogen kombiniert und über einen vereinbarten Bezug zusammengeführt werden.
Die Methode folgt dem Verwendungszweck – nicht umgekehrt.

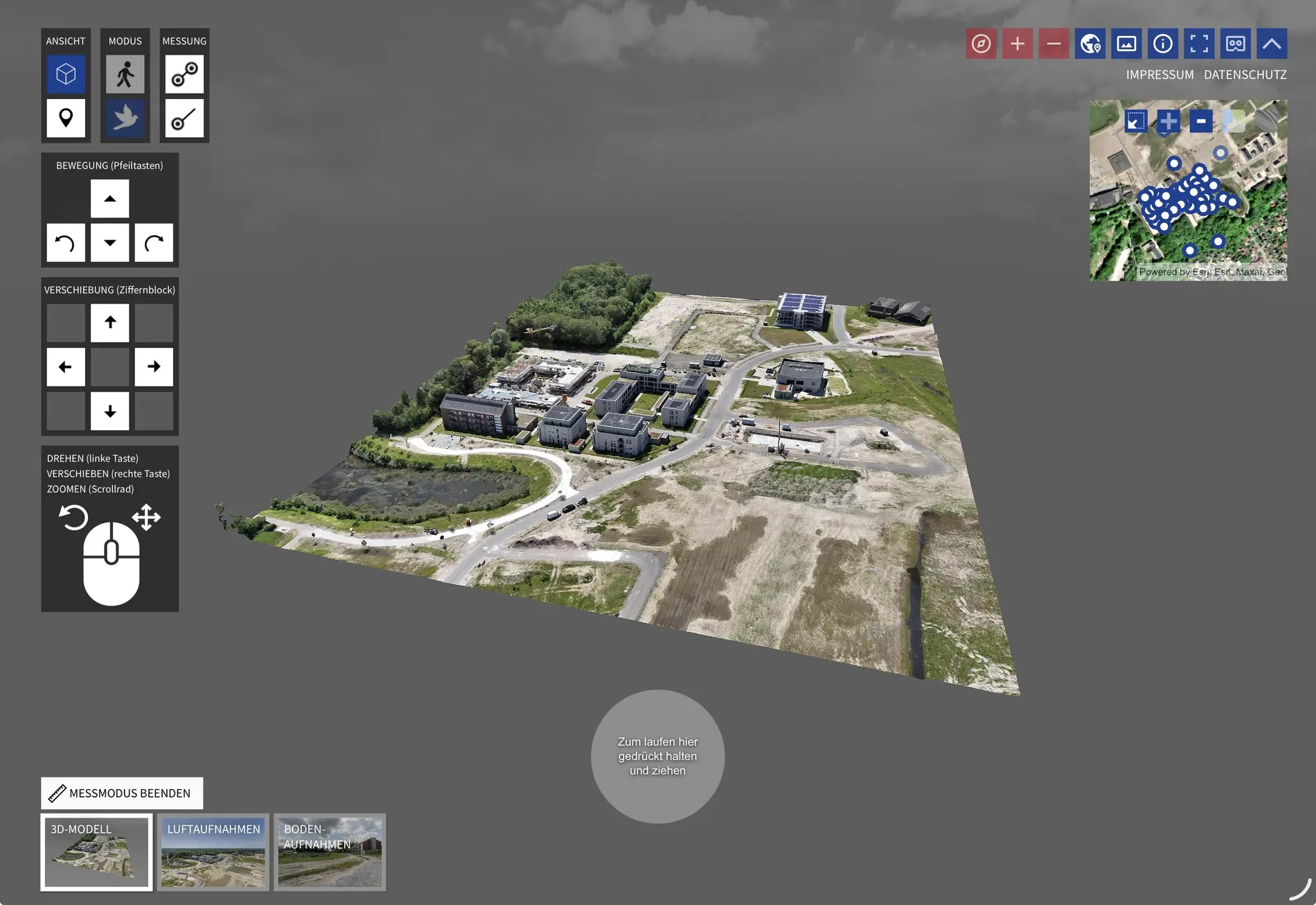

3D-Modell im Browser
Das Baufeld nicht nur erhalten, sondern direkt nutzen
Auf Wunsch integrieren wir das photogrammetrische Modell in einen kundenspezifischen Webviewer. Zugriff, Laufzeit, Messfunktionen, Exporte und Anpassungen werden passend zum Projekt vereinbart.
Projektbezogene Bereitstellung auf verwalteter Infrastruktur
Der Viewer kann auf von LINSENSPEKTRUM verwalteter Infrastruktur in einem Hetzner-Rechenzentrum betrieben und für den jeweiligen Kunden konfiguriert werden. Damit bleiben Rundgang, Kartenorientierung und 3D-Modell in einer abgestimmten Projektoberfläche erreichbar.
- Browserbasierter Zugriff ohne lokale 3D-Software
- Projektbezogene Navigation, Ansichten und Messwerkzeuge
- Öffentliche Präsentation oder eingeschränkter Zugriff nach Vereinbarung
- Funktionsumfang und Betriebsdauer transparent im Angebot festlegen

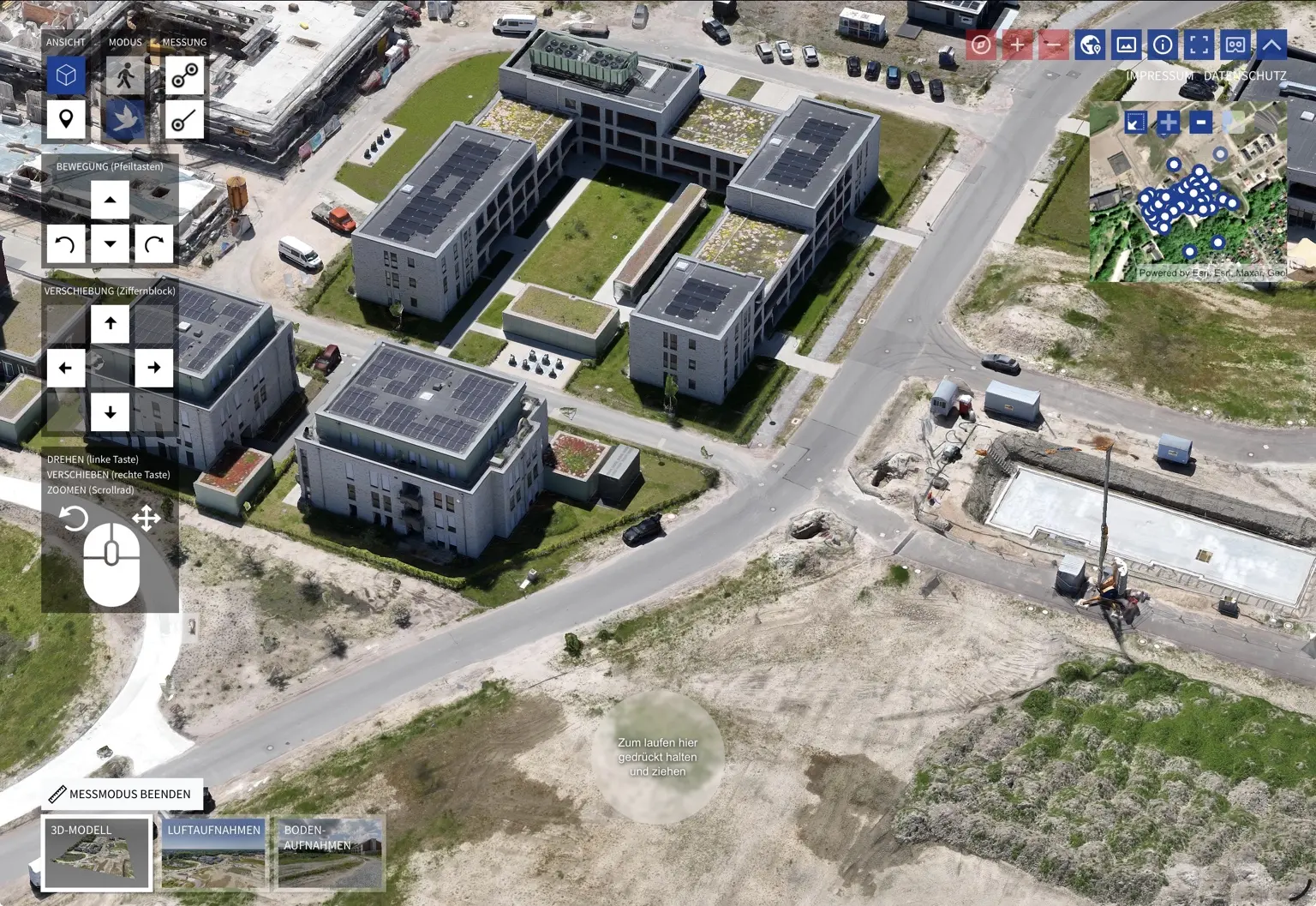

Freie Perspektive auf Gebäude, Straßen und Bauabschnitte
Das Modell lässt sich drehen, verschieben und zoomen. So können Projektbeteiligte aus dem Gesamtüberblick gezielt in räumliche Situationen wechseln, ohne die Orientierung im Quartier zu verlieren.

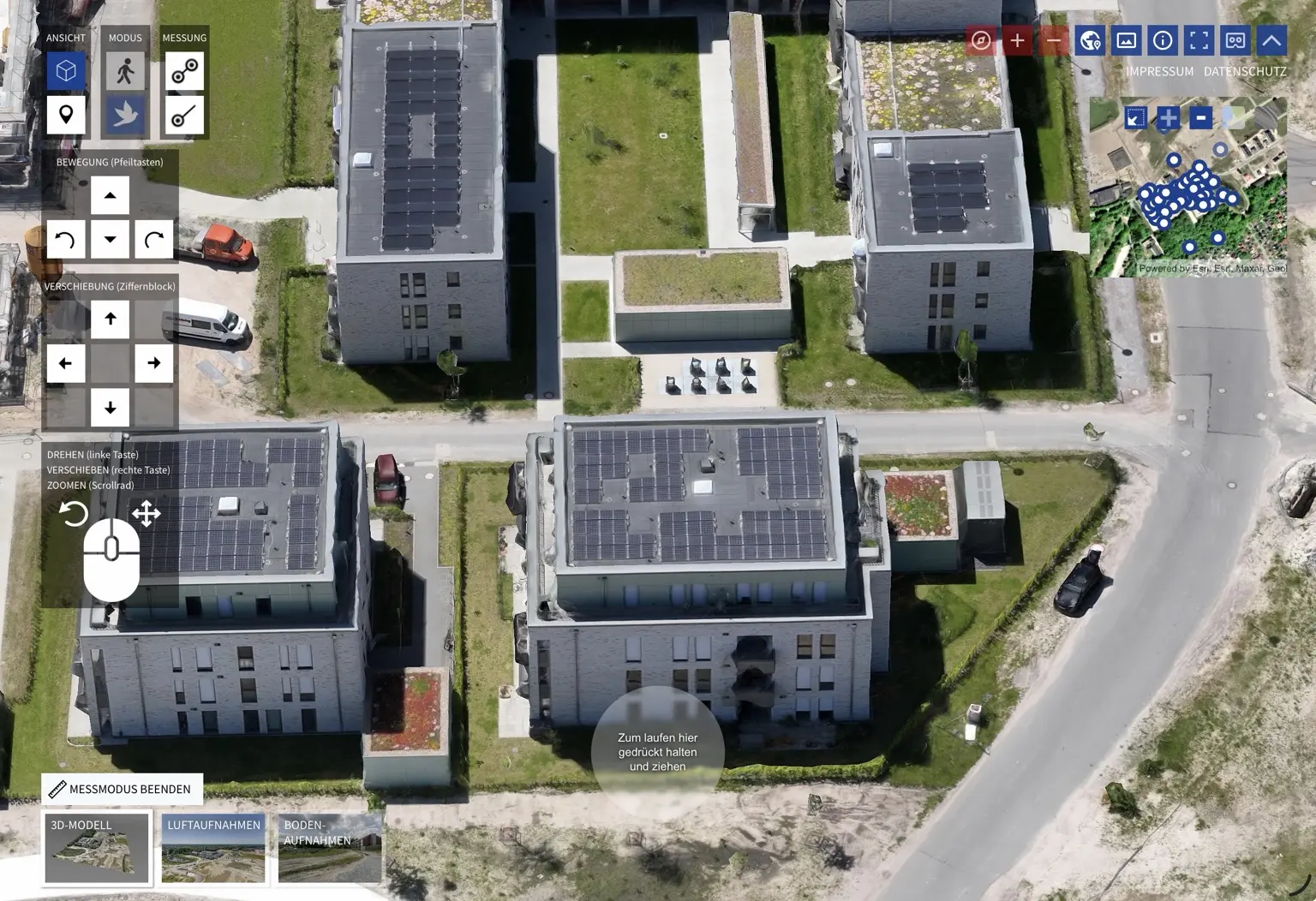

Zwischen Kartenlogik und räumlichem Modell wechseln
Draufsichten unterstützen Orientierung und Flächenbezug; Schrägansichten zeigen räumliche Zusammenhänge. Welche Ansichten, Ebenen oder Marker verfügbar sind, wird für den konkreten Viewer festgelegt.

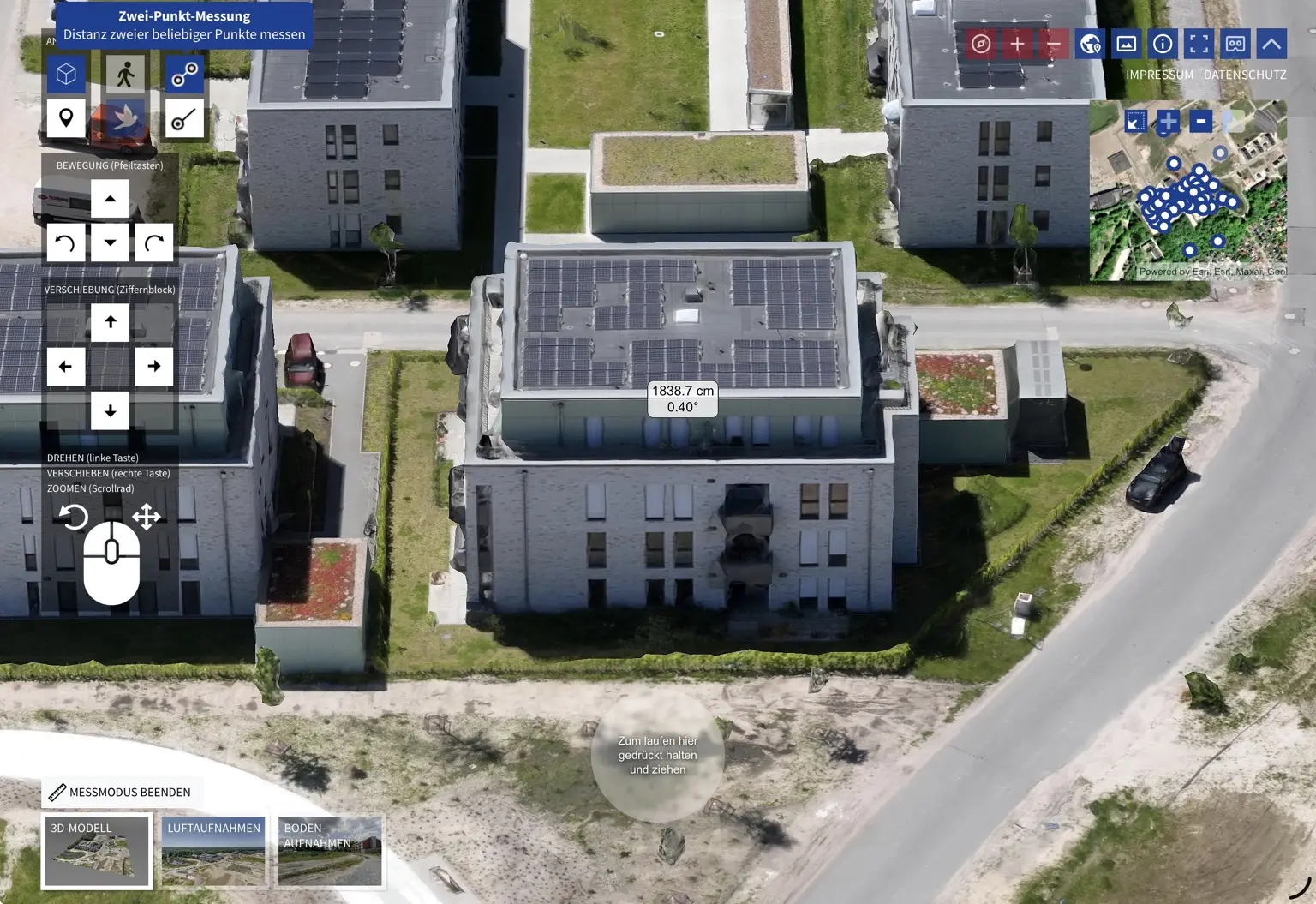

Messmodus für orientierende Auswertungen
Die Oberfläche kann Abstands- und Streckenmessungen direkt am Modell ermöglichen. Die angezeigte Zahl ist eine Softwareauswertung – ihre fachliche Aussagekraft hängt von Datengrundlage, Rekonstruktion und vereinbartem Genauigkeitsnachweis ab.
Für planungs- oder vermessungsrelevante Maße definieren wir Koordinatenbezug, Kontrollpunkte und Prüfverfahren vor der Aufnahme.
Projektablauf
Vom Aufnahmeziel zur nutzbaren Quartiersansicht
Schon im Briefing wird entschieden, ob ein visueller Überblick, eine geometrische Kartierung, eine Zeitreihe oder eine Kombination daraus entstehen soll.
- 01
Zweck und Gebiet klären
Baufeldgrenze, gewünschter Stichtag, Zielgruppen und spätere Nutzung werden festgelegt.
- 02
Aufnahme planen
Flug, Bodenpunkte, Sichtbereiche, Bezugssystem und erforderliche Genehmigungen werden projektbezogen geprüft.
- 03
Ist-Zustand erfassen
Luftbilder, Panoramen und optional Laserscans entstehen innerhalb des vereinbarten Aufnahmefensters.
- 04
Daten verarbeiten und prüfen
Die Aufnahmen werden rekonstruiert, geordnet und – falls vereinbart – über unabhängige Kontrollpunkte geprüft.
- 05
Ergebnis bereitstellen
Dateien und Webviewer werden mit definiertem Funktions-, Zugriffs- und Hostingumfang übergeben.
Projektbezogene Genauigkeit
Keine pauschale Zentimeterangabe
Die erforderliche Genauigkeit richtet sich nach dem späteren Verwendungszweck. Sie wird für jedes Projekt gemeinsam mit Aufnahmeverfahren, Kontrollkonzept und gewünschter Ausgabe festgelegt.
Daraus ergibt sich der passende Messaufbau: Drohnen-Photogrammetrie für den räumlichen Überblick, bei Bedarf ergänzt durch Pass- und unabhängige Kontrollpunkte, terrestrisches 3D-Laserscanning oder weitere bodengestützte Aufnahmen. So werden Genauigkeit, Prüfverfahren und Lieferumfang vor der Aufnahme nachvollziehbar abgestimmt.
Kartierungsklassen und Genauigkeit ansehenPhotogrammetrie rekonstruiert sichtbare Oberflächen. Glas, Wasser, Vegetation, gleichförmige Flächen und bewegte Objekte können das Ergebnis beeinflussen.
Eine photogrammetrische Punktwolke ist kein Laserscan. Beide Datenarten können sinnvoll sein, entstehen aber mit unterschiedlichen Messprinzipien.
Das 3D-Oberflächenmodell ist nicht automatisch ein CAD-Bestandsplan, BIM-Modell, amtlicher Lageplan oder vollständiger digitaler Zwilling.
Städtebauliche Planung, Genehmigungsplanung, Grenzfeststellung und fachliche Zustandsbewertung sind nicht Bestandteil dieser Leistung.
FAQ
Häufige Fragen zur Baufeldkartierung mit Drohne
Was ist eine Drohnenkartierung für Baufelder?
Sie erfasst die sichtbaren Oberflächen eines Baufelds oder Quartiers aus überlappenden Luftbildern. Daraus entsteht – abhängig vom Auftrag – eine datierte Gesamtübersicht, ein Orthofoto, eine photogrammetrische Punktwolke oder ein texturiertes 3D-Modell.
Ist Baufeldkartierung dasselbe wie eine amtliche Vermessung?
Nein. Die Kartierung dokumentiert den räumlichen Ist-Zustand und kann eine geometrische Datengrundlage liefern. Sie ersetzt weder eine amtliche Grenzfeststellung noch Absteckung, Genehmigungs- oder Stadtplanung.
Kann der Bau- oder Entwicklungsfortschritt verglichen werden?
Ja, wenn Aufnahmegebiet, Perspektiven, Ergebnisformate und Vergleichslogik für mehrere Termine vorab festgelegt werden. Für eine kontinuierliche Baudokumentation stimmen wir zusätzlich Rhythmus und Zuständigkeiten ab.
Wann reicht die Drohne und wann ist ein Laserscan sinnvoll?
Die Drohne eignet sich besonders für den großräumigen Zusammenhang und sichtbare Oberflächen. Ein separates bodengebundenes 3D-Laserscanning wird interessant, wenn verdeckte, bodennahe oder geometrisch detailkritische Bereiche Teil des Ergebnisses sein sollen.
Wie genau ist die Drohnenvermessung eines Baufelds?
Eine belastbare Genauigkeit hängt nicht allein von Drohnenmodell, RTK oder Pixelgröße ab. Sie wird projektspezifisch über Flughöhe, Überlappung, Georeferenzierung und – falls erforderlich – Pass- und unabhängige Kontrollpunkte definiert und geprüft.
Kann im 3D-Modell gemessen werden?
Der Webviewer kann projektbezogen Messfunktionen für Abstände oder Strecken enthalten. Ob und mit welcher Aussagekraft solche Messungen verwendet werden können, richtet sich nach Datengrundlage, Modellqualität und vereinbartem Prüfkonzept.
Wie wird das 3D-Modell bereitgestellt?
Auf Wunsch stellen wir es in einem kundenspezifischen Browser-Viewer auf von LINSENSPEKTRUM verwalteter Infrastruktur in einem Hetzner-Rechenzentrum bereit. Zugriff, Laufzeit, Funktionen und mögliche Anpassungen werden im Projekt vereinbart.
Eignet sich die Aufnahme auch für die Vermarktung eines Quartiers?
Ja. Freigegebene Luftpanoramen, Kartenorientierung und 3D-Ansichten können Entwicklungsflächen verständlich präsentieren. Welche Inhalte öffentlich oder nur intern zugänglich sind, wird vor der Bereitstellung festgelegt.
Fachquellen zur technischen Einordnung
Welchen Ist-Stand soll Ihr Baufeld zeigen?
Senden Sie uns Lage, ungefähre Fläche, gewünschten Aufnahmezeitpunkt und Verwendungszweck. Wir empfehlen die passende Kombination aus Luftkartierung, Bodenaufnahme, Laserscan und digitaler Bereitstellung.
