3D-VermessungPunktwolke
Millionen Messpunkte.
Millimeter-Genauigkeit.
Punktwolken sind die digitale DNA eines Gebäudes – Millionen präziser 3D-Koordinaten, erfasst mit dem Leica BLK360 G2. Die Grundlage für CAD-Pläne, BIM-Modelle und digitale Zwillinge.
LIVE POINT CLOUD VISUALIZATION · 2.000 POINTS
0
Punkte pro Sekunde
0 mm
Genauigkeit (±)
0 m
Reichweite
0°
Erfassung
Workflow
Von der Realität zur Punktwolke
Unser standardisierter Workflow garantiert höchste Datenqualität – von der Erfassung vor Ort bis zur fertigen, registrierten Punktwolke.
Laserscanning
700.000 Pkt/s
Punktwolke
E57 / RCP / LAS
Verarbeitung
Registrierung & Bereinigung
CAD / BIM
Revit / ArchiCAD / IFC
Grundlagen
Was ist eine Punktwolke?
Eine Punktwolke ist eine dreidimensionale Darstellung der realen Welt, bestehend aus Millionen einzelner Messpunkte. Jeder Punkt enthält exakte X/Y/Z-Koordinaten und optional Farbinformationen (RGB) sowie Intensitätswerte.
Im Gegensatz zu Fotos oder 3D-Modellen ist eine Punktwolke metrisch korrekt – jeder Punkt hat eine reale Position im Raum. Damit lassen sich Abstände, Flächen und Volumen direkt aus den Daten berechnen.
Metrisch korrekt
Farbinformationen
Millionen Punkte
Georeferenziert
42.000.000
Punkte pro Scan-Projekt (Ø)
E57
Standard
RCP
Autodesk
LAS
Geodäsie
Anwendungen
Was macht man mit einer Punktwolke?
CAD-Grundrisse & Schnitte
Aus der Punktwolke werden millimetergenaue 2D-Grundrisse, Schnitte und Ansichten abgeleitet – ohne manuelles Aufmaß.
BIM-Modellierung
Scan-to-BIM: Die Punktwolke dient als Vorlage für detaillierte BIM-Modelle in Revit oder ArchiCAD (LOD 200–400).
Deformationsanalyse
Soll-Ist-Vergleiche zwischen geplanter und ausgeführter Geometrie. Erkennung von Setzungen, Rissen und Verformungen.
Digitale Zwillinge
Die Punktwolke als Basis für einen vollständigen digitalen Zwilling des Gebäudes – für Facility Management und Betrieb.
Flächenberechnung
Präzise Flächen- und Volumenberechnung direkt aus der Punktwolke – für Gutachter, Architekten und Facility Manager.
3D-Visualisierung
Punktwolken als Grundlage für fotorealistische 3D-Renderings, Animationen und VR-Walkthroughs.
Datenformate
Lieferformate für Ihre Punktwolke
Wir liefern in dem Format, das Ihre Software benötigt – von offenen Standards bis zu proprietären Formaten.
E57
Offener Standard, maximale Kompatibilität
Alle Scanner-Software
Dateigröße: Mittel
RCP/RCS
Autodesk-Ökosystem, direkt in Revit
ReCap, Revit, AutoCAD
Dateigröße: Groß
LAS/LAZ
Geodäsie-Standard, komprimierbar
CloudCompare, QGIS, ArcGIS
Dateigröße: Klein (LAZ)
PLY
Mesh-Export für 3D-Druck & Visualisierung
Blender, MeshLab, Rhino
Dateigröße: Variabel
XYZ/TXT
Universelles ASCII-Format
Jede Software
Dateigröße: Sehr groß
Unsere Technologie
Leica BLK360 G2 – Der Industriestandard
Wir scannen ausschließlich mit dem Leica BLK360 G2 – dem weltweit meistgenutzten Laserscanner für professionelle Punktwolken.
±4–6 mm
Genauigkeit
3D-Punktgenauigkeit bei 10 m
700k
Punkte/Sekunde
Maximale Punktdichte
60 m
Reichweite
Maximale Scanentfernung
3 Min.
Pro Scan
Vollständiger 360°-Scan
Punktwolke erstellen lassen – professionell und deutschlandweit
Linsenspektrum erstellt professionelle Punktwolken aus 3D-Laserscanning für Architekten, Planer, Bauingenieure und Facility Manager. Mit dem Leica BLK360 Gen 2 erfassen wir Gebäude, Industrieanlagen und Infrastruktur mit einer Genauigkeit von ±4–6 mm auf 10 m – die Grundlage für präzise CAD-Pläne, BIM-Modelle und digitale Zwillinge.
Unsere Punktwolken werden in allen gängigen Formaten geliefert: E57 als offener Standard, RCP/RCS für das Autodesk-Ökosystem (Revit, AutoCAD, ReCap), LAS/LAZ für Geodäsie-Anwendungen und PLY für 3D-Visualisierungen. Die georeferenzierte Registrierung mehrerer Scanpositionen erfolgt in Leica Cyclone mit automatischer Qualitätskontrolle.
Typische Anwendungsfälle sind die Bestandsaufnahme für Altbausanierungen, die Erstellung von Scan-to-BIM-Modellen für Architekten und Generalplaner, Deformationsanalysen an Brücken und Industrieanlagen sowie die Dokumentation von Denkmälern und historischen Gebäuden. Wir arbeiten deutschlandweit und liefern innerhalb von 3–5 Werktagen nach der Bestandsaufnahme.
Praxisbeispiel
Punktwolke einer Kirche – 165 Mio. Punkte
Verschiedene Darstellungsarten derselben Punktwolke: Echtfarben (RGB), Intensität (Graustufen) und Querschnitt mit Schnittebene.

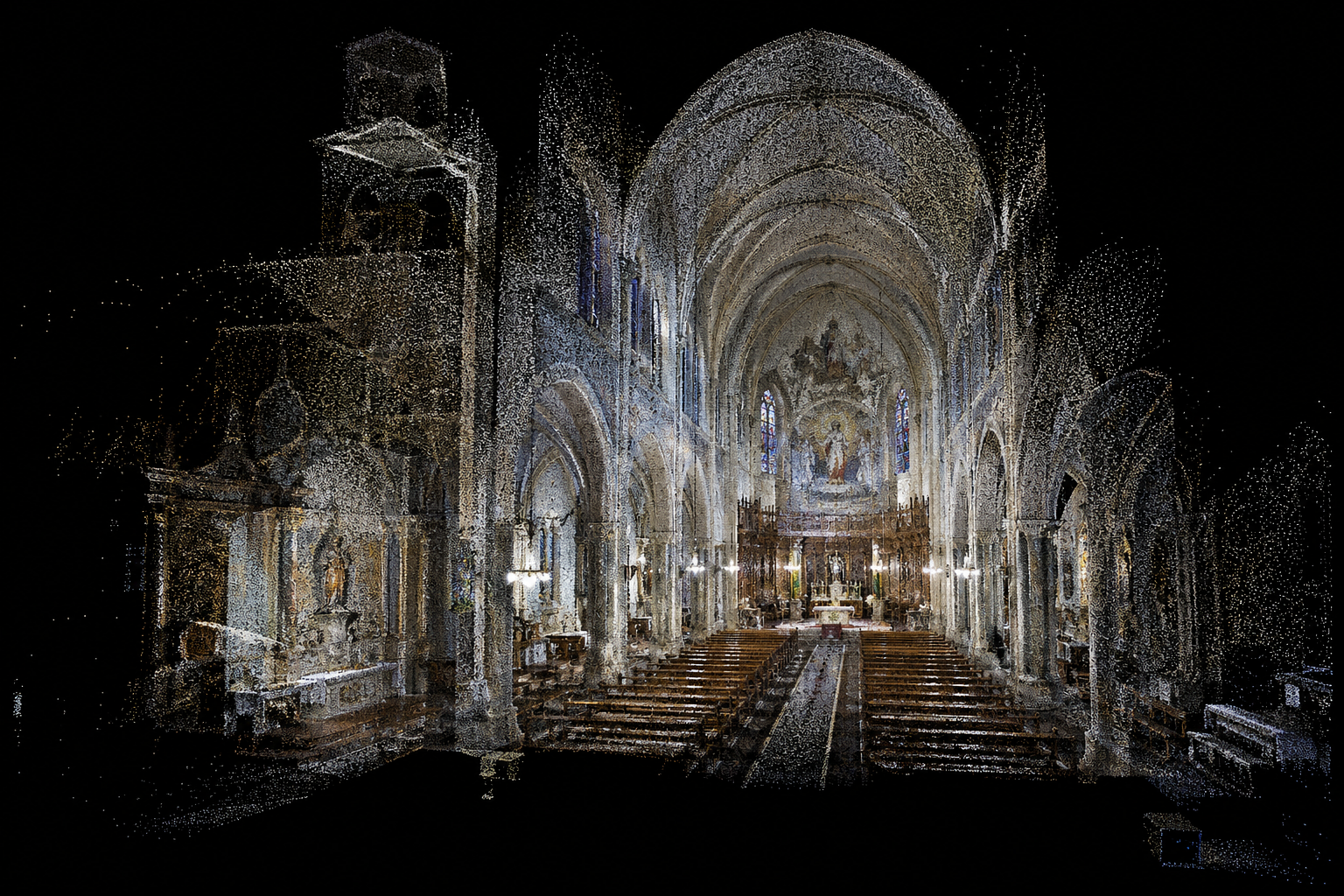

165 Mio. Messpunkte
Echtfarben (RGB)
Farbinformationen aus HDR-Fotos

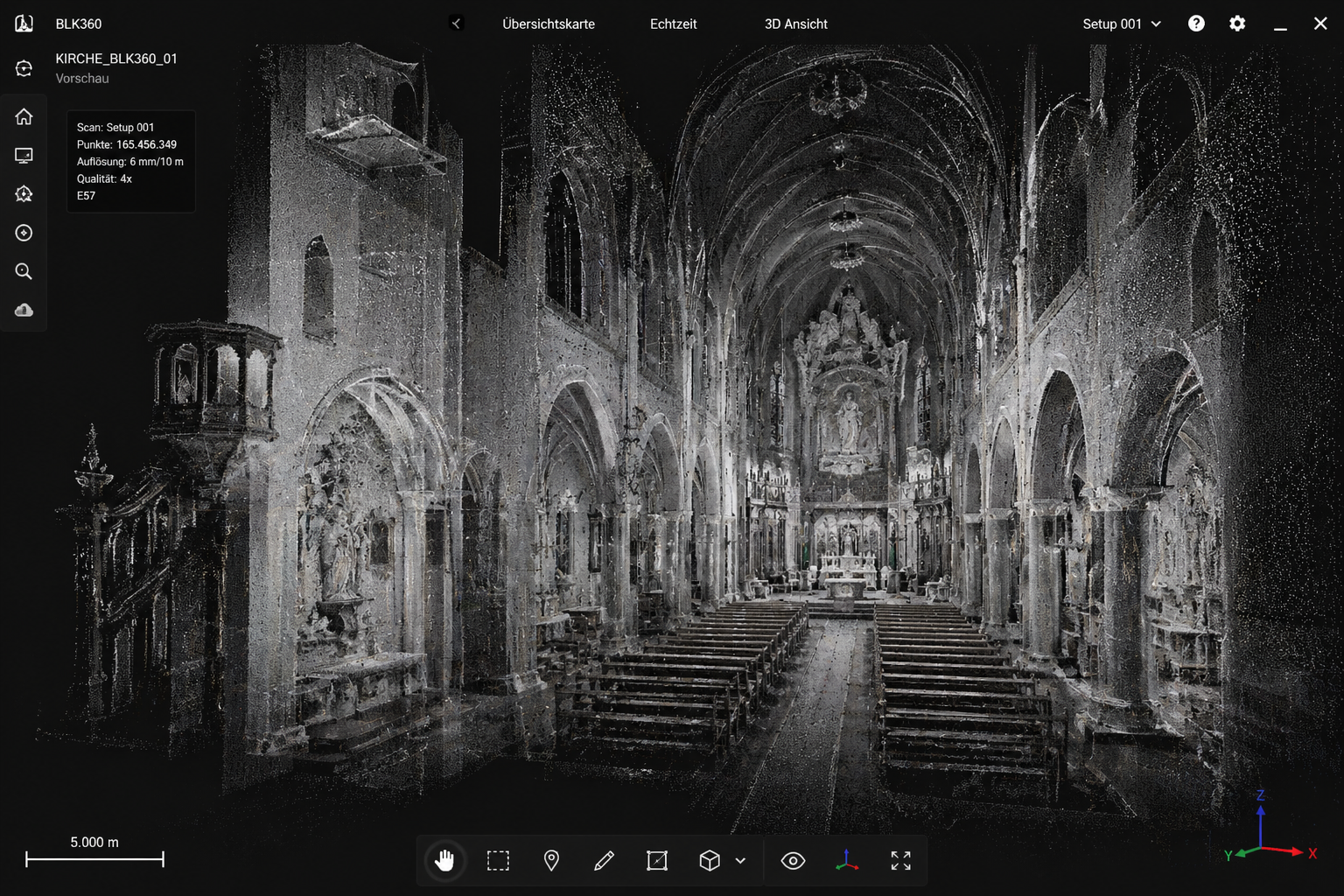

165 Mio. Messpunkte
Intensität (Graustufen)
Leica Cyclone – BLK360 Vorschau

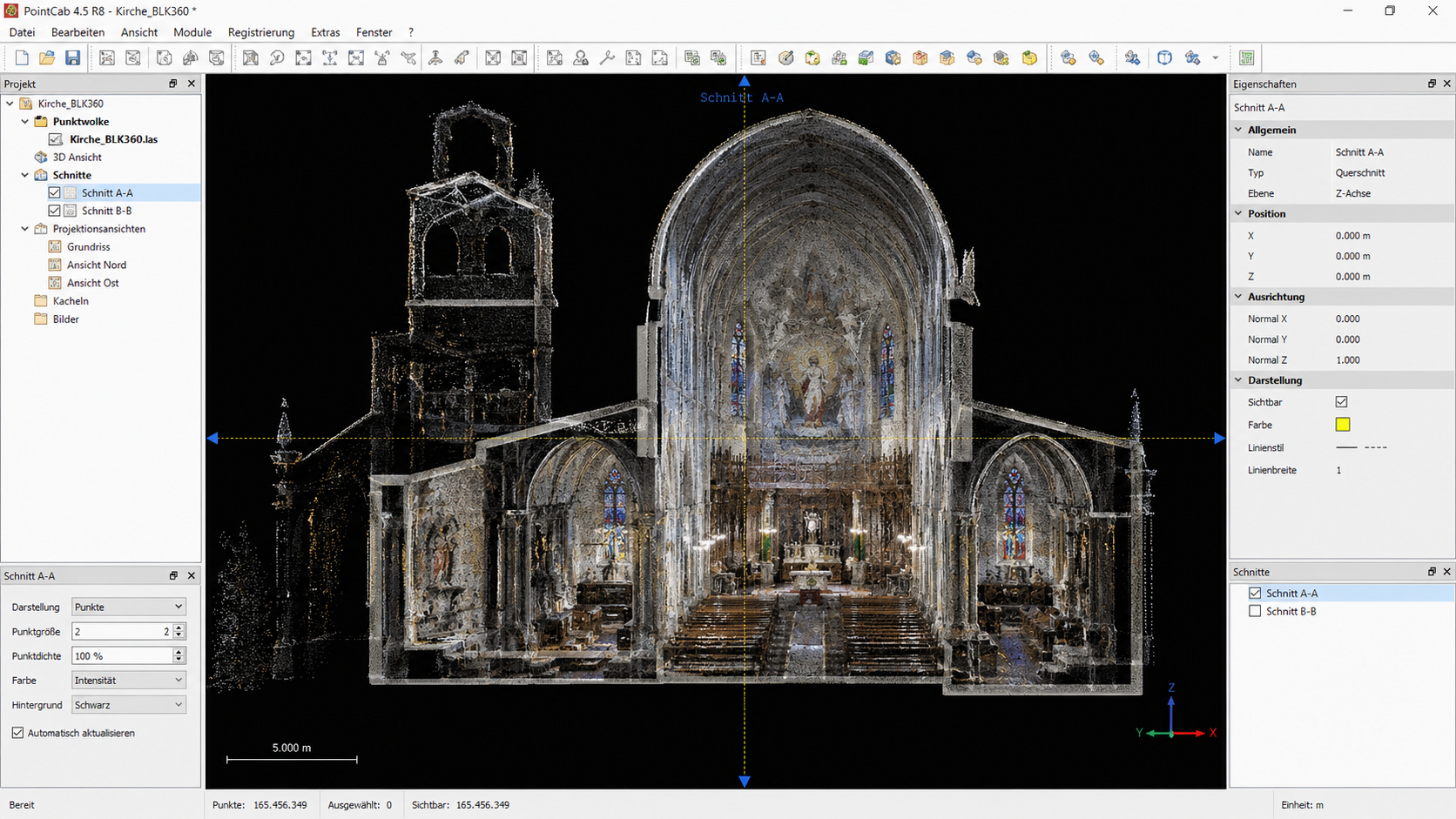

165 Mio. Messpunkte
Querschnitt (Schnitt A-A)
PointCab – Schnittebene Z-Achse
Scan: Leica BLK360 G2 · 165.456.349 Punkte · Auflösung: 6 mm/10 m · Qualität: 4x · Format: E57
