Hemelinger Tunnel Bremen: zusammenhängende 3D-Daten für den dokumentierten Bestand

Bei einer Tunnelanlage genügt es nicht, einzelne Räume oder Bauteile fotografisch festzuhalten. Für die weitere Arbeit muss erkennbar bleiben, wie Tunnelröhre, Portale und angebundene Technikbereiche zusammenhängen. LINSENSPEKTRUM erfasste den Hemelinger Tunnel in Bremen mit dem Leica BLK360 Generation 2 und führte die aufgenommenen Bereiche in einem registrierten 3D-Bestandsmodell zusammen. Hochauflösende Nachtaufnahmen ergänzen diese geometrische Grundlage um den sichtbaren Zustand der Zufahrten und Außenbereiche.

Der Nutzen liegt in der Verbindung: Projektbeteiligte können den aufgenommenen Bestand räumlich nachvollziehen und ausgewählte Details wieder ihrem Ort zuordnen. Das erleichtert die Vorbereitung fachlicher Rückfragen. Welche Maße, Pläne oder Auswertungen daraus für eine konkrete Folgeaufgabe benötigt werden, bleibt eine eigene Vereinbarung.

Leica BLK360 Generation 2 · Sony Alpha 7R IV

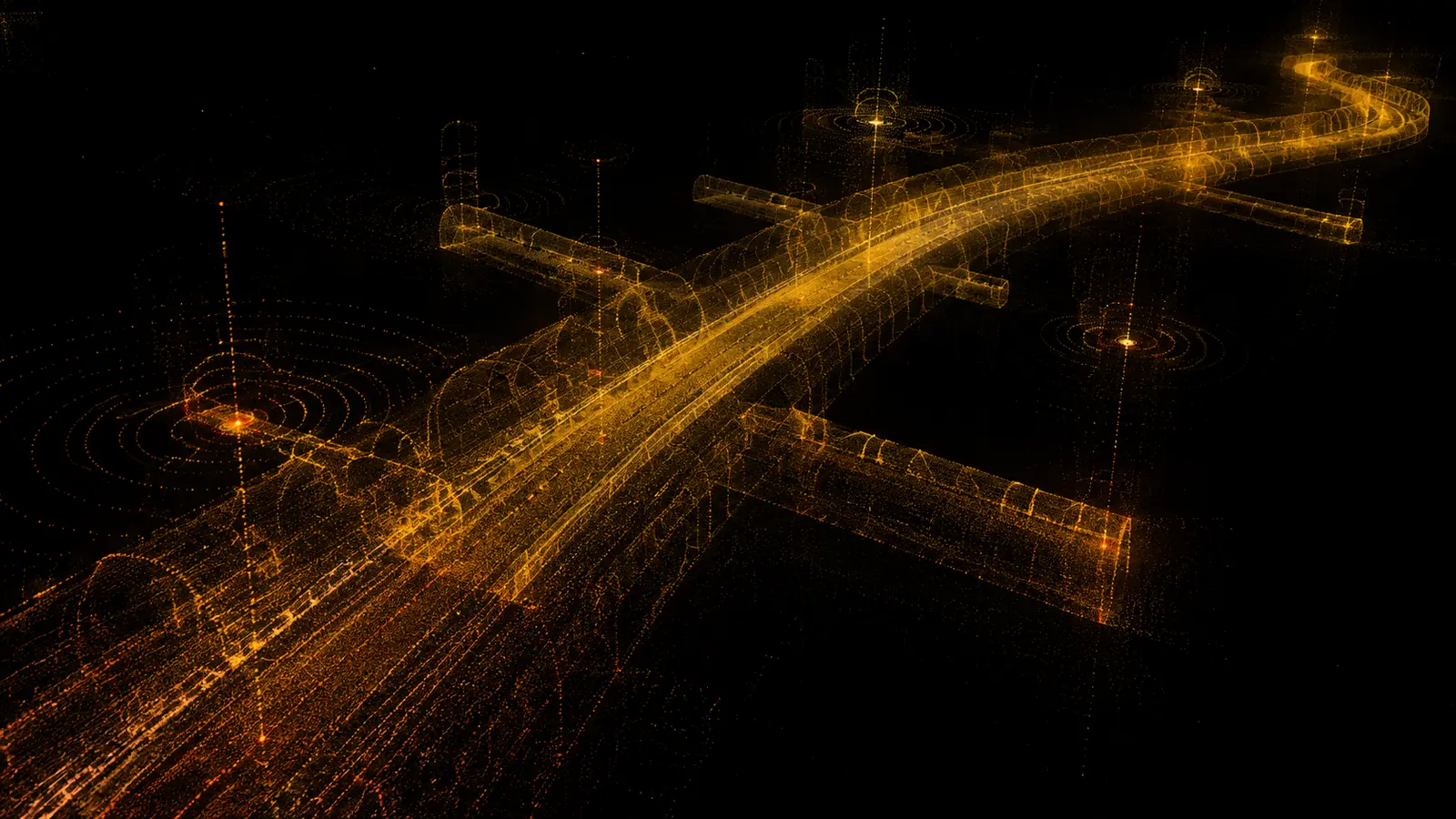

Stilisierter Tunnel mit Laserscan-Punktwolke – schematische Illustration ohne reale Projektgeometrie
Schematische Illustration – kein Abbild des tatsächlichen TunnelverlaufsIllustration: LINSENSPEKTRUM · keine Projektdaten

01 / Erfassung vor Ort

Tunnelröhre, Portale und ausgewählte Technikbereiche

Erfasst wurde eine zusammenhängende Route durch den Tunnel und die einbezogenen Anschlussbereiche. Dabei ging es um eine dokumentierte räumliche Grundlage, nicht um eine öffentliche Besichtigung der Verkehrsanlage. Das registrierte Modell und die ergänzende Fotografie erfüllen unterschiedliche Aufgaben: Die Scans bilden die aufgenommene Geometrie ab; die Fotos zeigen Oberflächen und Außenansichten in hoher Bildauflösung.

Die durchgängige Tunnelvermessung beginnt mit kontrollierten Scanpositionen

Der Hemelinger Tunnel verbindet große Längenausdehnung, wiederkehrende Geometrien, künstliche Beleuchtung und angebundene Technikbereiche. Damit daraus ein geschlossenes 3D-Modell entsteht, wurde die Aufnahmefolge entlang der Tunnelröhre mit ausreichender Überlappung zwischen den einzelnen Standpunkten aufgebaut.

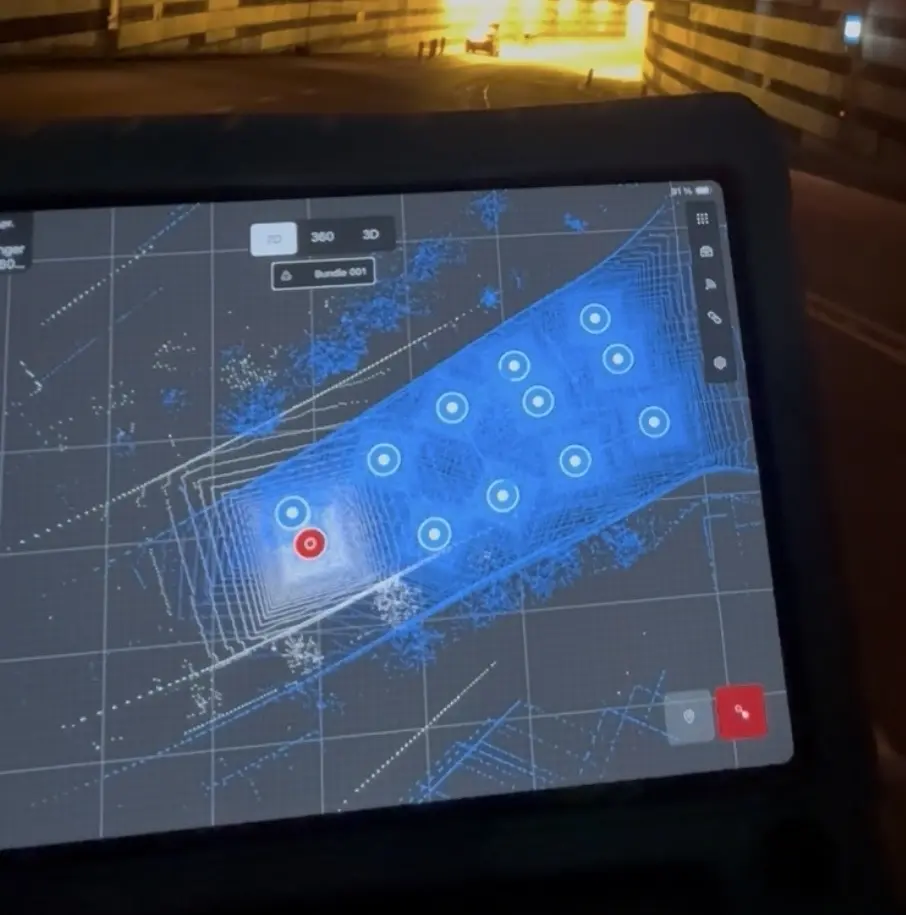

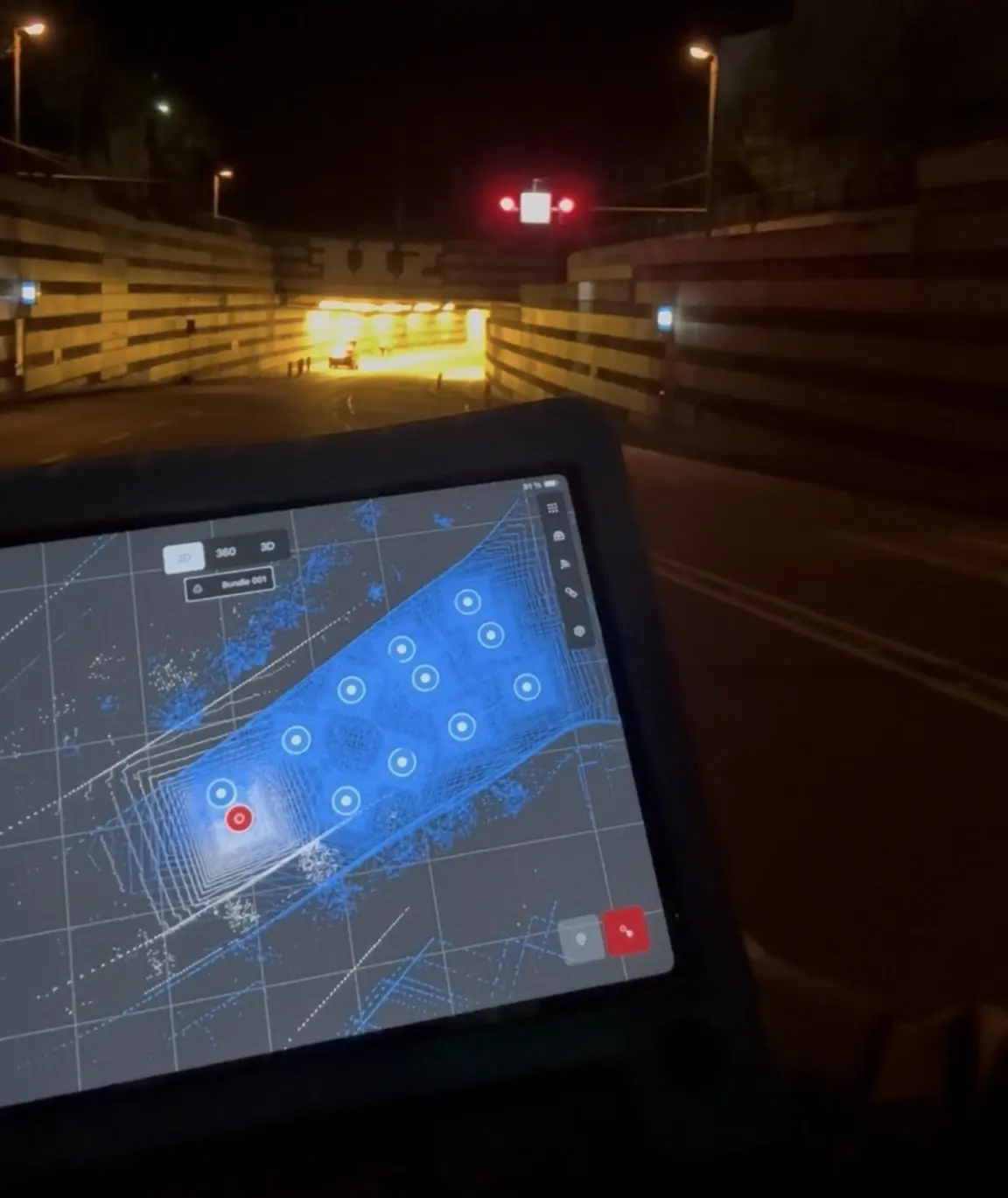

Stefan Dendorfer führte die Erfassung mit dem Leica BLK360 Generation 2 aus. Die mobile Feldansicht machte den Aufnahmefortschritt unmittelbar sichtbar und half dabei, den räumlichen Zusammenhang schon während der Produktion zu kontrollieren.

Aus einzelnen Standpunkten entsteht ein gemeinsamer Bezug

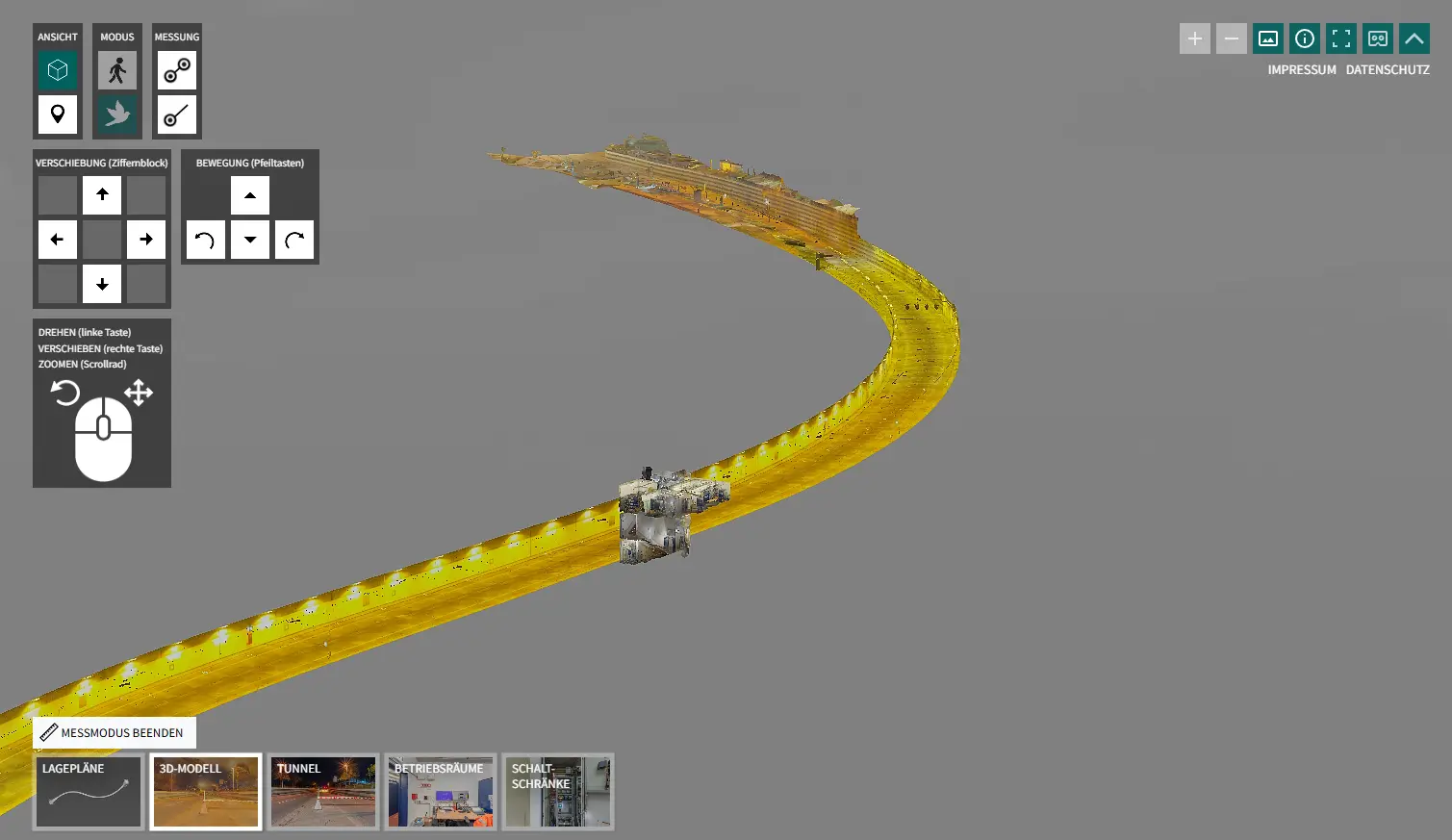

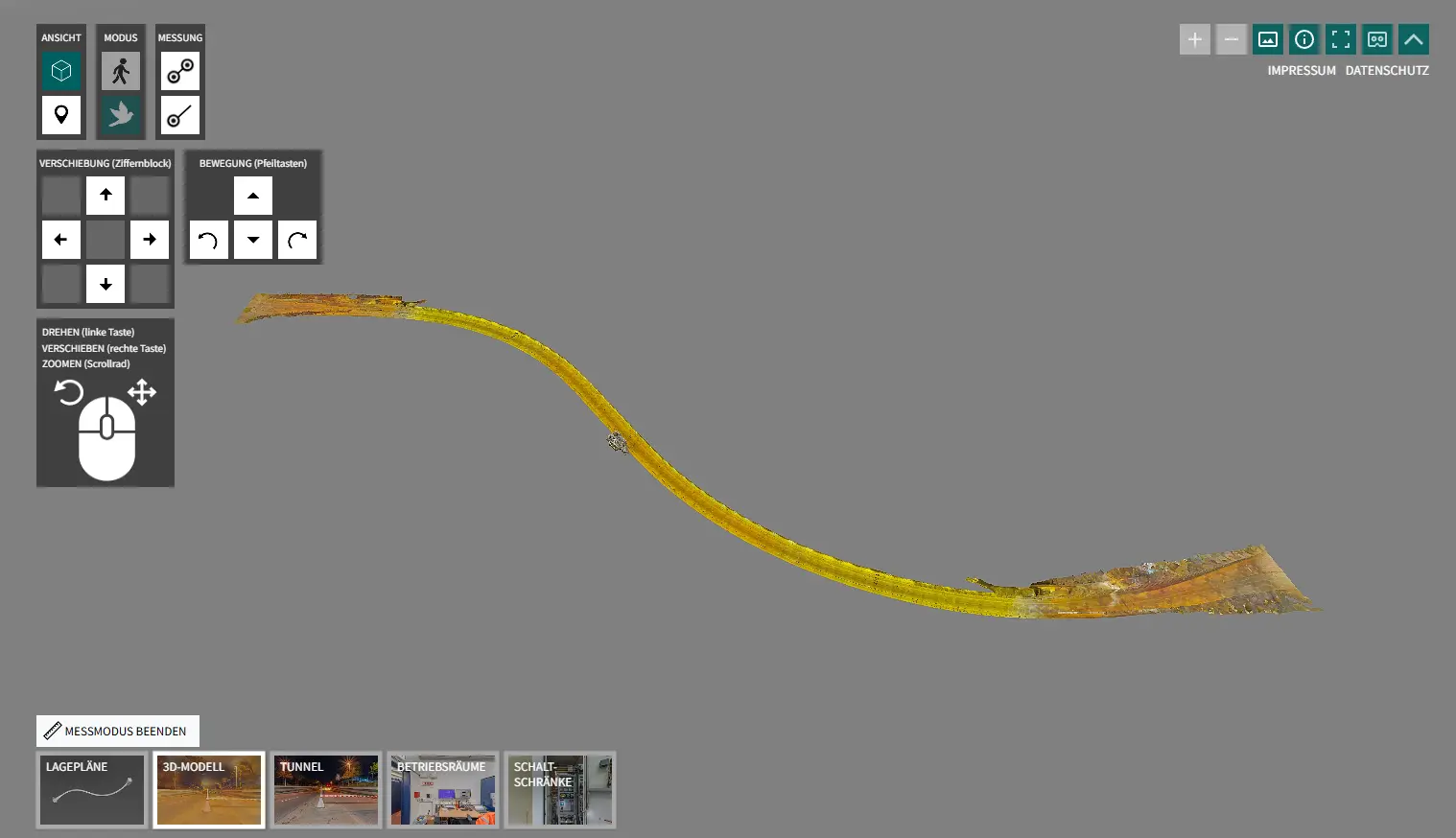

Das Gesamtmodell macht den kompletten erfassten Tunnelverlauf auf einen Blick lesbar

Nach der Registrierung werden die einzelnen Laserscans zu einer gemeinsamen räumlichen Referenz. Die weite Modellansicht zeigt den Verlauf zwischen den Portalbereichen; die nähere Perspektive macht sichtbar, wie die Tunnelröhre und seitlich angebundene Bereiche im selben Modell zusammengeführt sind.

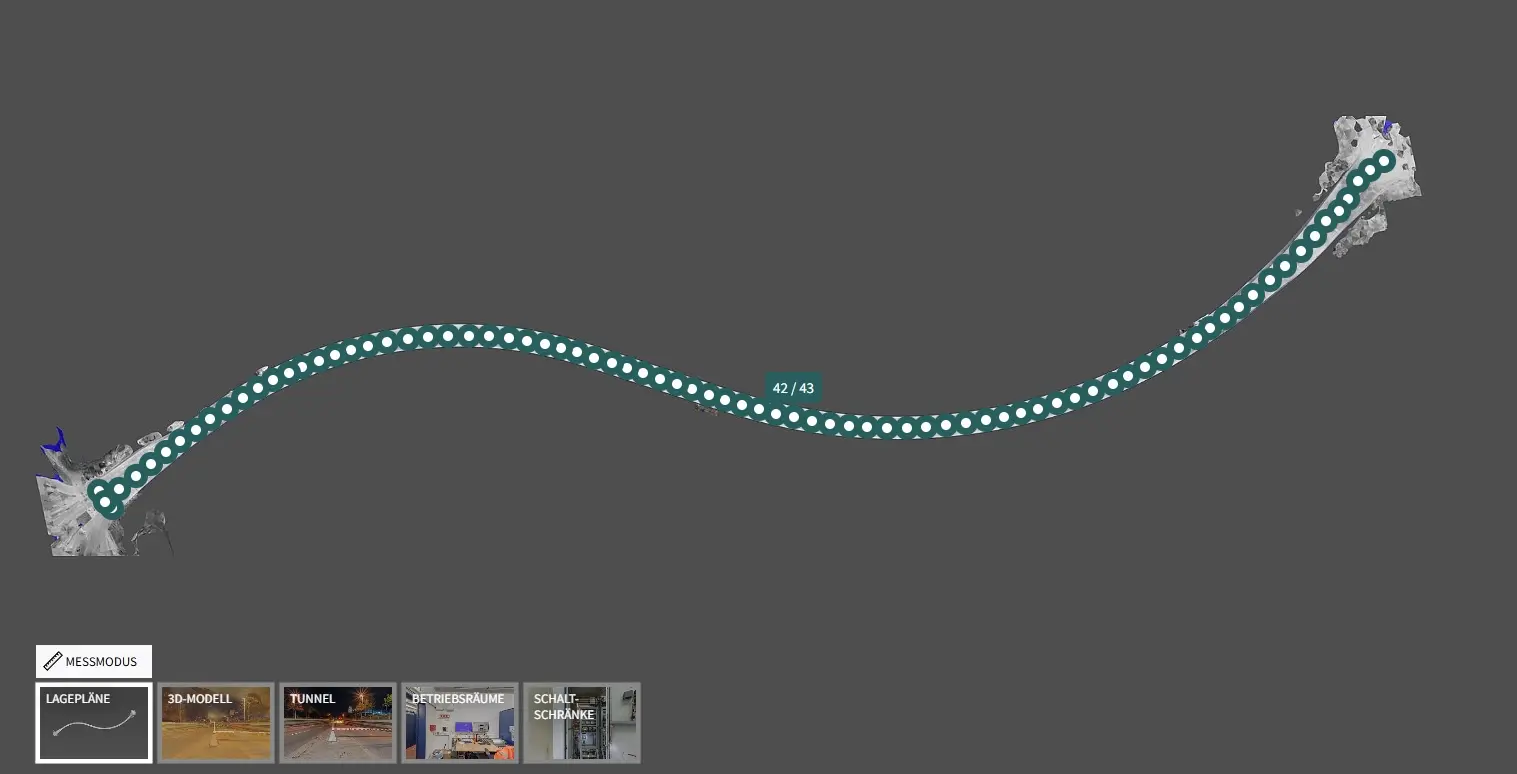

Die Übersicht der Scanpositionen dokumentiert die durchgängige Aufnahmeroute. Sie zeigt, warum bei einer langgestreckten Verkehrsanlage nicht ein einzelner Scan, sondern eine sauber verkettete Folge räumlich überlappender Standpunkte erforderlich ist.

Die Registrierung ist für eine langgestreckte Anlage besonders wichtig. Ein Detail lässt sich erst dann sinnvoll mit dem übrigen Bestand vergleichen, wenn die aufgenommenen Bereiche zueinander passen. Die Darstellung der Scanpositionen erläutert diesen Arbeitsweg. Sie macht die Erfassung nachvollziehbar, ohne aus der Zahl der Standpunkte eine pauschale Aussage über die Qualität jeder einzelnen Fläche abzuleiten.

Für die Nutzung des Ergebnisses zählt deshalb nicht nur, dass eine Punktwolke vorliegt. Entscheidend sind auch der vereinbarte Aufnahmeumfang, erkennbare Lücken und die räumlichen Anschlüsse. Nicht sichtbare Bereiche bleiben außerhalb dessen, was ein Laserscan unmittelbar dokumentieren kann.

Technikbereiche im Zusammenhang betrachten

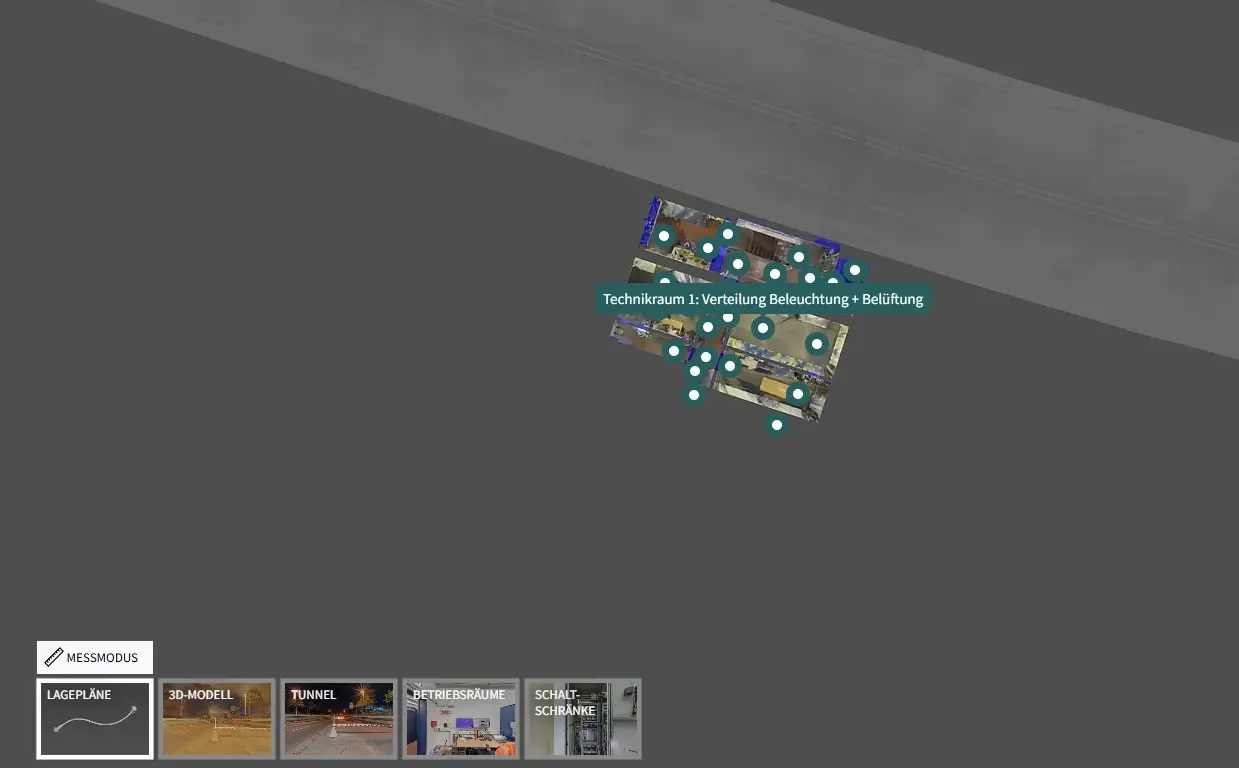

Technikräume bleiben im selben räumlichen Zusammenhang wie die Tunnelröhre

Die Detailansicht führt vom Tunnelverlauf in einen angebundenen Technikraum. Verteiler, Beleuchtungs- und Lüftungsbereiche werden dadurch nicht als isolierte Fotosammlung dokumentiert, sondern bleiben innerhalb des 3D-Modells eindeutig verortet.

Für Betrieb, Planung und Instandhaltung erleichtert dieser Zusammenhang die Orientierung: Der technische Raum kann direkt aus der Gesamtstruktur heraus aufgerufen und mit seiner Lage am Tunnel betrachtet werden.

Bei späteren Besprechungen lässt sich dadurch genauer benennen, auf welchen aufgenommenen Bereich sich eine Frage bezieht. Ein Bild eines Verteilers oder eines Übergangs steht nicht ohne räumlichen Kontext neben anderen Bildern. Die visuelle Zuordnung hilft beim Austausch zwischen Personen, die den Ort kennen, und solchen, die zunächst aus der Ferne mitarbeiten.

Das Modell dokumentiert dabei den Aufnahmezustand. Es ist kein laufend aktualisiertes Abbild des Betriebs. Technische Prüfungen, Freigaben und Bewertungen der Anlage werden durch die visuelle und geometrische Erfassung nicht ersetzt.

Nachtfotografie ergänzt die Vermessung

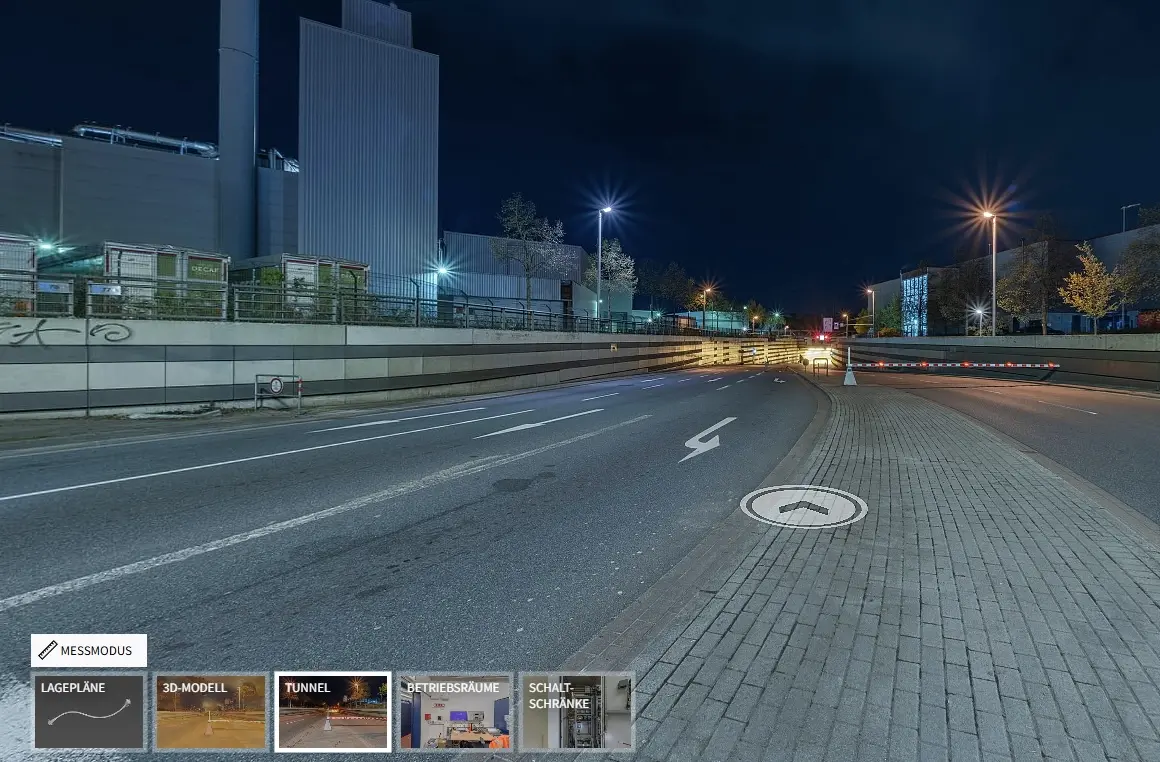

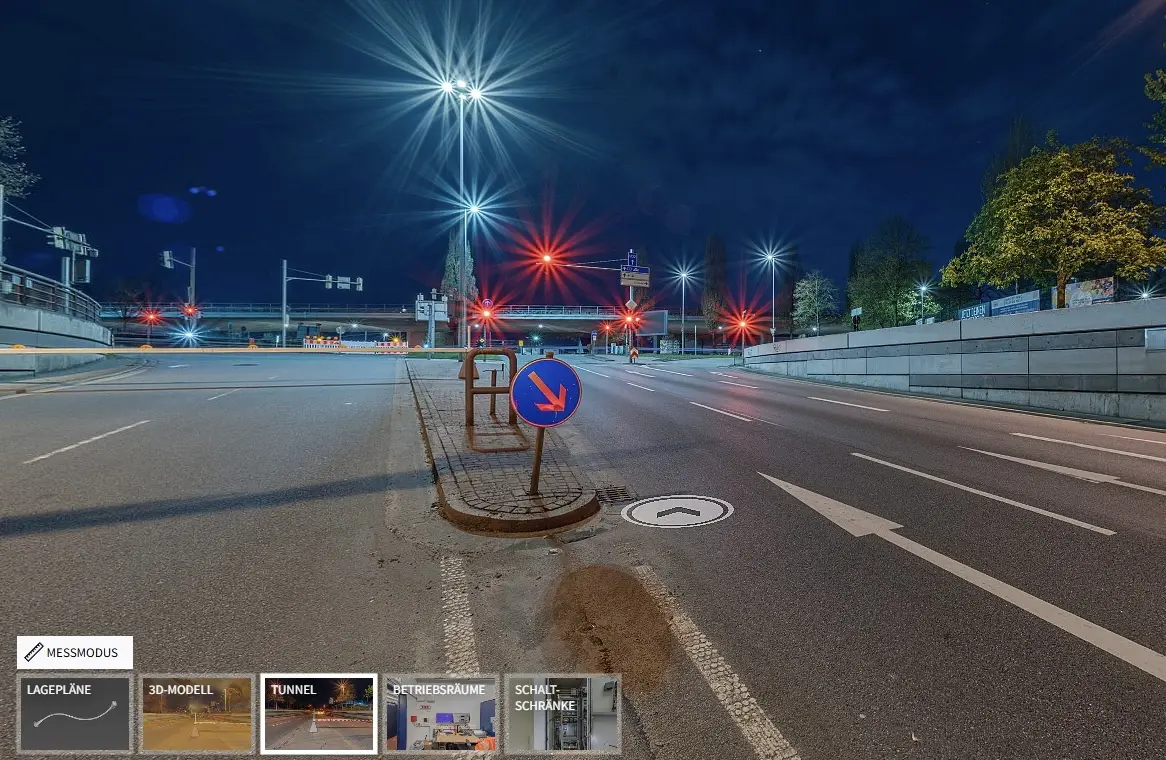

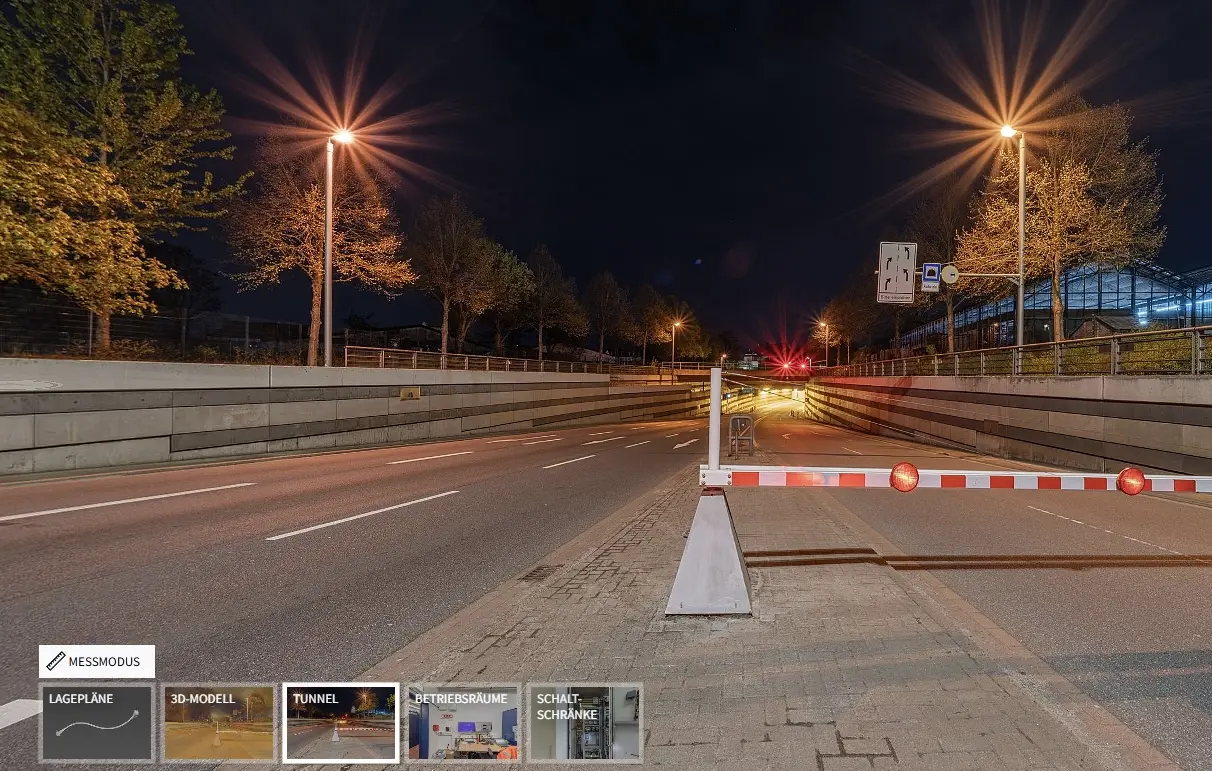

Beide Tunnelportale ergänzen das 3D-Modell um eine hochauflösende Zustandsansicht

Die Nachtaufnahmen dokumentieren Zufahrten, Fahrbahnflächen, Beleuchtung, Stützwände und die Übergänge in den öffentlichen Straßenraum. Zusammen zeigen sie nicht nur die Tunnelröhre, sondern auch die Bereiche, an denen die Verkehrsanlage in ihr Umfeld übergeht.

Die Sony Alpha 7R IV liefert dafür eine hohe fotografische Detailreserve. Geometrische Bestandsaufnahme und Fotodokumentation erfüllen unterschiedliche Aufgaben und ergeben gemeinsam eine schnell erfassbare Projektgrundlage.

Die Fotoaufnahmen mit der Sony Alpha 7R IV setzen einen anderen Schwerpunkt als der Laserscan. Sie machen die sichtbare Situation der Portal- und Außenbereiche anschaulich. Eine solche Ergänzung ist sinnvoll, wenn neben räumlichen Beziehungen auch Oberflächen, Beleuchtung und der Zugang zum dokumentierten Bestand besprochen werden sollen.

Die Kombination verhindert, dass eine einzige Darstellungsform alle Aufgaben übernehmen muss. Für eine geometrische Frage wird auf die Vermessungsdaten zurückgegriffen; für den sichtbaren Eindruck auf das entsprechende Bildmaterial. Beide stammen aus demselben Projektzusammenhang.

Die Arbeitsgrundlage

Für welche Folgeaufgaben ist die Bestandsgrundlage nützlich?

Eine räumlich zusammenhängende Dokumentation kann die Vorbereitung weiterer Planungs- und Abstimmungsaufgaben unterstützen. Anstelle einer allgemeinen Ortsbeschreibung lässt sich ein betrachteter Bereich im Gesamtzusammenhang benennen. Notwendige Nachfragen vor einem weiteren Termin können gezielter gesammelt werden.

Das bedeutet nicht, dass jede Begehung entfällt. Ob die vorhandene Grundlage für eine bestimmte Aufgabe genügt, hängt von der benötigten Detailtiefe und vom dokumentierten Zustand ab. Wenn beispielsweise ein verdeckter Anschluss untersucht werden soll, liefert auch ein dichtes Modell keine Informationen hinter der Verdeckung. Diese Grenze wird bereits bei der Festlegung des Aufnahmeumfangs berücksichtigt.

Was wir aus dem Projekt mitnehmen

Was dieses Projekt von einer reinen Fotodokumentation unterscheidet

Die Tunnelreferenz verbindet eine geometrische Erfassung mit nachvollziehbaren visuellen Ansichten. Das ist besonders für Anlagen interessant, deren räumliche Ausdehnung auf Einzelbildern schwer zu erklären ist. Der Verlauf und die angeschlossenen Bereiche bleiben gemeinsam lesbar.

Eine allgemeine Fotogalerie würde zeigen, wie einzelne Stellen aussehen. Das registrierte Modell ergänzt die Frage, wo sie liegen und wie sie zueinander gehören. Genau darin liegt der Mehrwert der 3D-Bestandsdokumentation für diesen Auftrag in Bremen.

Tunnelvermessung

Fragen zu Ihrem Projekt

Häufige Fragen zur Tunnelvermessung

Was wurde am Hemelinger Tunnel erfasst?

LINSENSPEKTRUM erfasste den Tunnelverlauf, beide Portalbereiche und ausgewählte Technikbereiche räumlich mit dem Leica BLK360 Generation 2. Hochauflösende Außenaufnahmen ergänzen das 3D-Modell um eine visuelle Bestandsdokumentation.

Wer führte die Vermessung in Bremen aus?

Die Aufnahme und Projektdurchführung vor Ort übernahm Stefan Dendorfer mit der Agentur LINSENSPEKTRUM. Das Projekt entstand gemeinsam mit Team 360 und Stefan Schillinger.

Welcher 3D-Laserscanner wurde eingesetzt?

Zum Einsatz kam ein Leica BLK360 Generation 2. Das terrestrische Laserscanning-System erfasst Geometrie und Bildinformationen an jedem Standpunkt und ermöglicht die Registrierung einer durchgängigen räumlichen Bestandsaufnahme.

Wie entsteht aus einzelnen Scanpunkten ein zusammenhängendes Tunnelmodell?

Die Scanpositionen werden mit ausreichender räumlicher Überlappung entlang des Tunnelverlaufs angelegt und anschließend registriert. Dadurch lassen sich Tunnelröhre, Portale und angebundene Bereiche in einem gemeinsamen Koordinatenzusammenhang auswerten.

Warum wurden zusätzlich Außenaufnahmen erstellt?

Die Außenaufnahmen zeigen Zufahrten, Portalbereiche, Fahrbahnflächen und Beleuchtung in hoher fotografischer Detailtiefe. Sie ergänzen die geometrische Erfassung um eine schnell lesbare visuelle Referenz.

Wofür lässt sich das 3D-Modell eines Tunnels nutzen?

Das Modell unterstützt Bestandsdokumentation, räumliche Orientierung, Vorplanung, Anlagenmanagement sowie die Vorbereitung von Wartungs- und Instandhaltungsaufgaben.

Wie werden Technikräume in das Tunnelmodell eingebunden?

Die Aufnahmefolge wird aus der Tunnelröhre in die angrenzenden Räume fortgesetzt. Überlappende Scanpositionen erhalten dabei den räumlichen Bezug zwischen Technikraum, Zugang und Tunnelverlauf.

Was zeigt die Übersicht der Scanpositionen?

Sie zeigt die fortlaufende Aufnahmeroute durch den Tunnel und macht sichtbar, wie die einzelnen Standpunkte beide Portale und die dazwischenliegenden Bereiche miteinander verbinden.

Welche Informationen liefert die 3D-Gesamtansicht?

Die Gesamtansicht stellt Verlauf, Krümmung und räumliche Beziehungen der erfassten Bereiche gemeinsam dar. Detailansichten können anschließend gezielt aus diesem Gesamtmodell heraus aufgerufen werden.

Warum reichen einzelne Fotos für eine Tunnelvermessung nicht aus?

Fotos zeigen sichtbare Oberflächen aus einer Perspektive. Das registrierte 3D-Modell ergänzt messbare räumliche Beziehungen und verknüpft die einzelnen Tunnelabschnitte zu einem zusammenhängenden Bestand.

Welche Bereiche dokumentieren die Außenaufnahmen?

Die Bilder zeigen beide Zufahrts- und Portalbereiche mit Fahrbahnflächen, Stützwänden, Beleuchtung und den Übergängen zwischen Tunnelanlage und öffentlichem Straßenraum.

Lässt sich die Tunnelaufnahme später erweitern?

Ja. Zusätzliche Räume, Anlagenbereiche oder erneute Zustandsaufnahmen können an die bestehende Projektstruktur angebunden werden, wenn Aufnahme- und Ausgabeumfang entsprechend geplant sind.
