Vertikale 3D-Erfassung über 14 Geschosse – vom durchgängigen Scanweg bis zum BIM-Bestandsmodell
LINSENSPEKTRUM erfasste die Metallprofilfassade eines 14-geschossigen Gebäudes einschließlich der vorgelagerten Außentreppe mit Matterport Pro3. Die Scanfolge verlief über Treppenläufe und Podeste bis in die oberen Fassadenbereiche. Aus den räumlich verbundenen Bestandsdaten entstand ein BIM-Bestandsmodell des vereinbarten Fassaden- und Treppenbereichs.
Objekt
14-geschossiges Gebäude
Bauteile
Metallprofilfassade · Außentreppe
Erfassung
Matterport Pro3
Aufnahmeweg
Treppenläufe · Podeste · Dachbereich
Projektvorgabe
20 mm auf 10 m
Ausgabe
BIM-Bestandsmodell

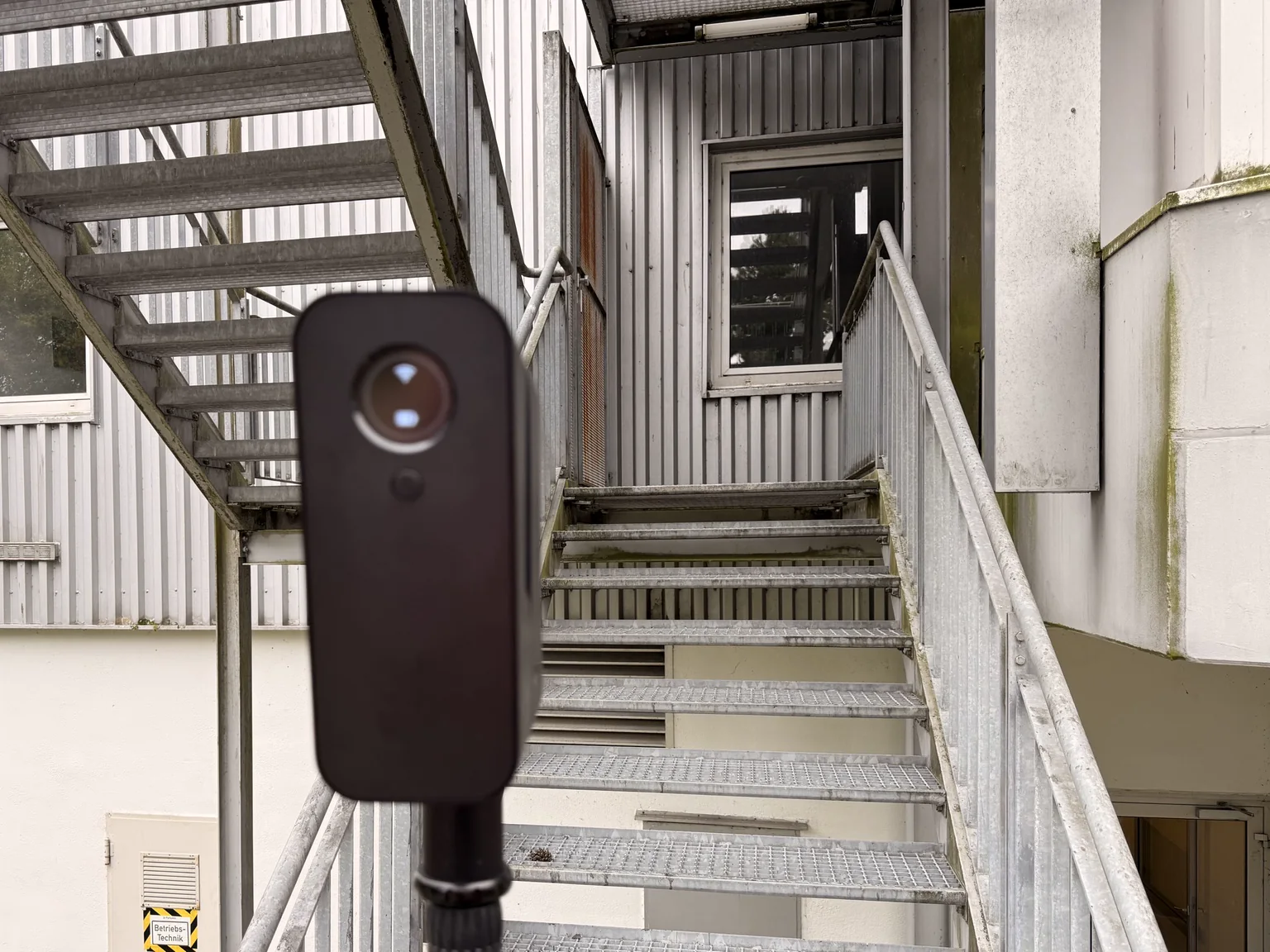

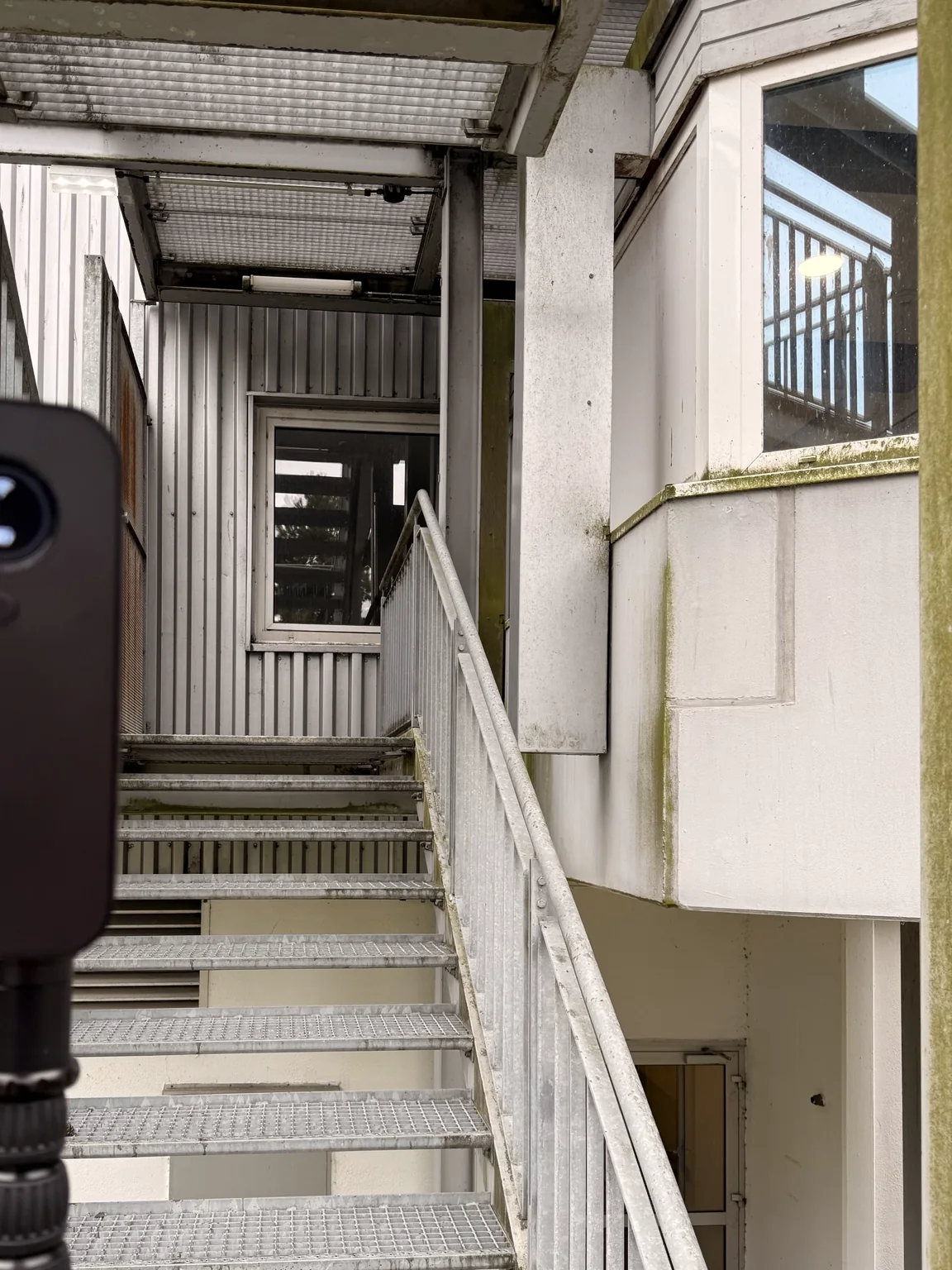

Aufnahmeweg über 14 Geschosse
Eine reine Aufnahme vom Boden hätte Anschlüsse, Podeste und höher gelegene Fassadenbereiche nur aus großer Distanz gezeigt. Deshalb wurde die Scanfolge über Treppenläufe und Zwischenpodeste bis in die oberen Ebenen geführt.
Überlappende Positionen halten die vertikale Geometrie zusammen und reduzieren Abschattungen an Geländern, Öffnungen, Fassadenprofilen und Übergängen zur Gebäudetechnik.

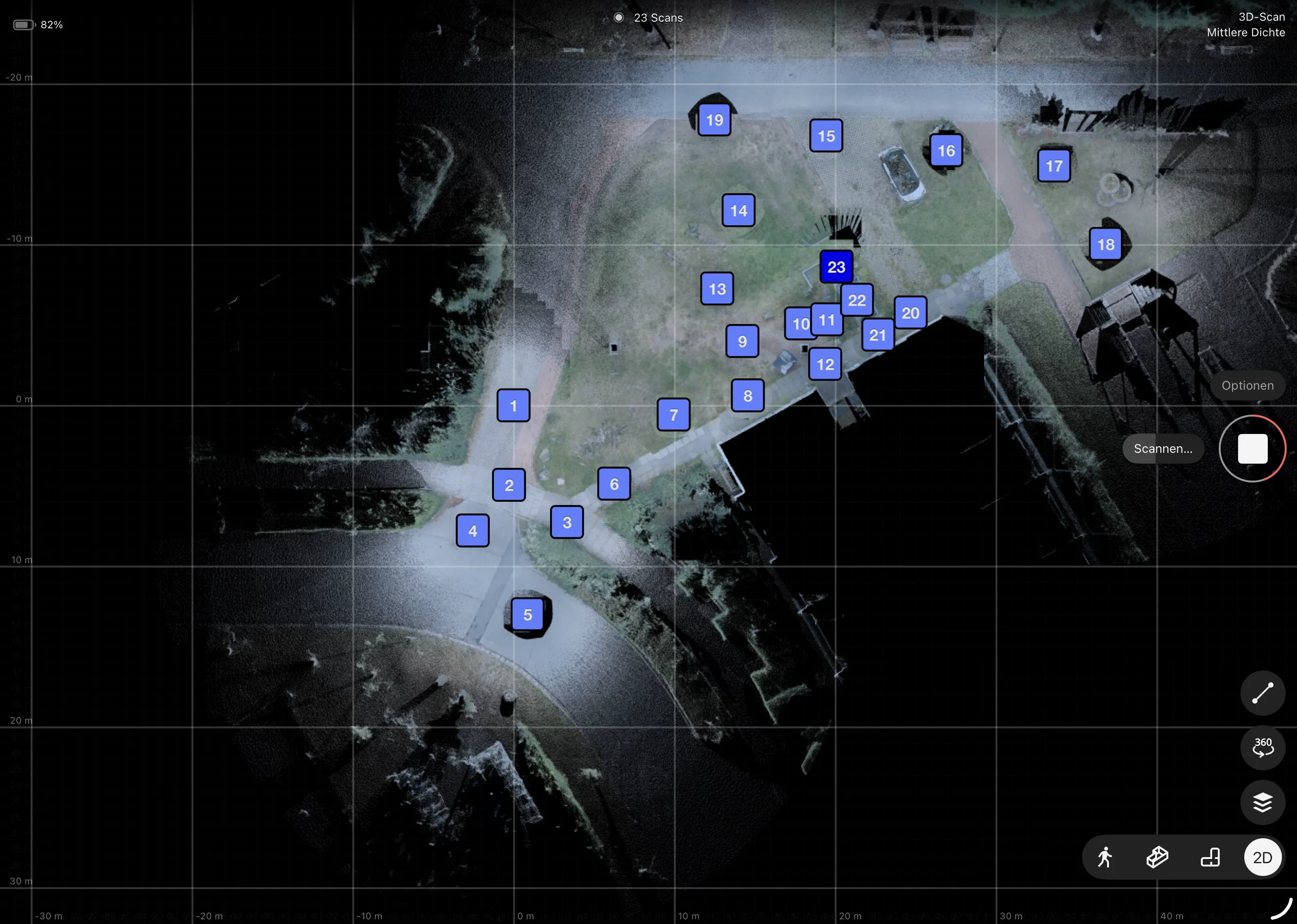

Registrierung · räumlicher Zusammenhang
Die Feldansicht macht die verkettete Aufnahmefolge rund um das Gebäude nachvollziehbar. Vor der Modellierung wurden Abdeckung, Überlappung und die für den vereinbarten Modellumfang relevanten Sichtbereiche kontrolliert.
So bleiben Metallfassade, Außentreppe, Podeste und Anschlüsse in einem gemeinsamen räumlichen Bezug, statt aus voneinander getrennten Einzelaufnahmen rekonstruiert werden zu müssen.
Obere Fassadenebenen · Gebäudetechnik

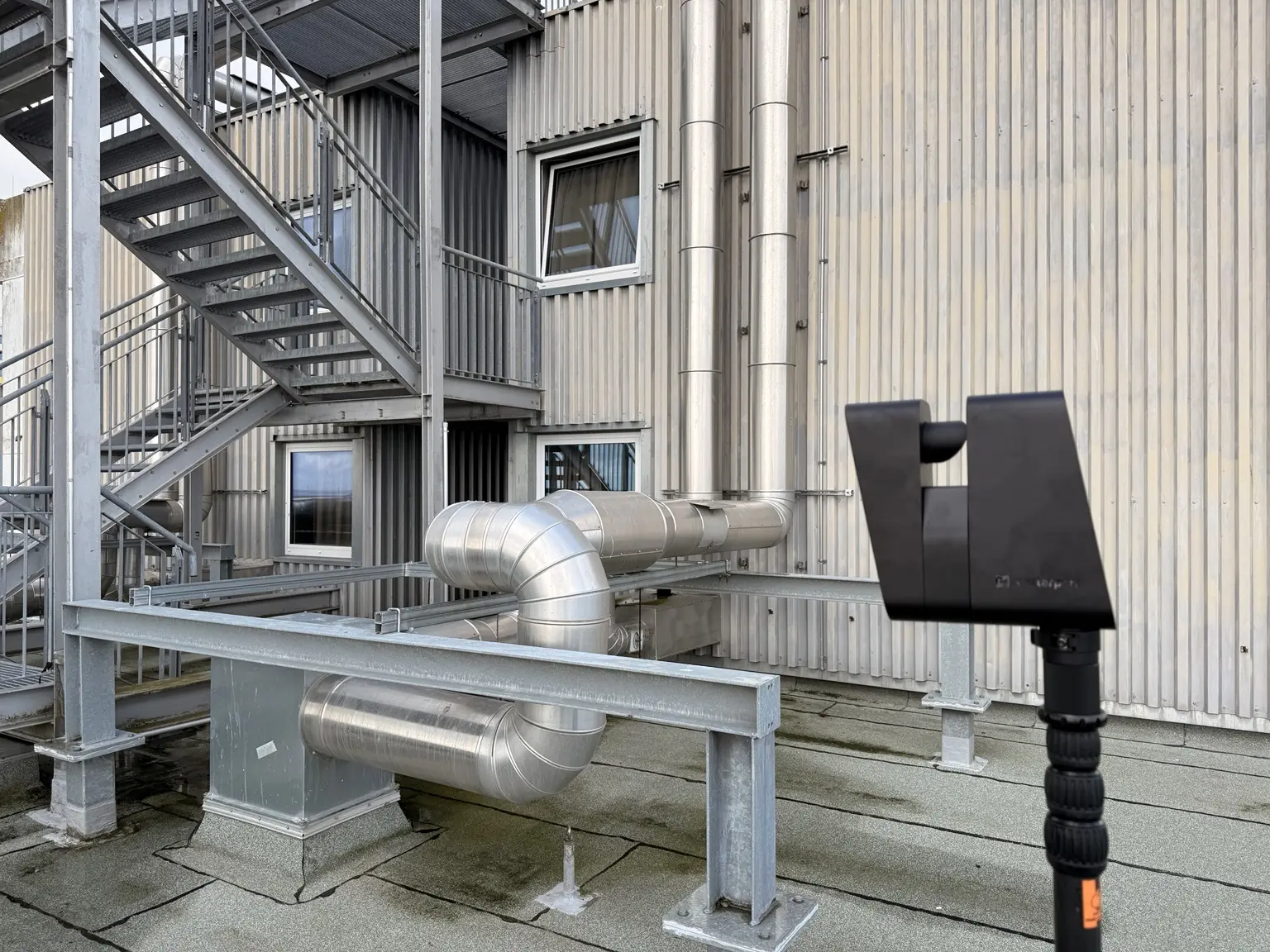

Das zusätzliche Projektbild zeigt den Matterport Pro3 auf einem oberen Dachpodest. Von dort aus lassen sich Metallprofile, Fensteröffnungen, Treppenanschlüsse, Lüftungsleitungen und weitere sichtbare Bauteile in ihrer tatsächlichen Lage zueinander aufnehmen.
Gerade bei hohen Gebäuden entscheidet die Wahl der Scanposition über die nutzbare Datentiefe: Je näher die Aufnahmehöhe an den relevanten Bauteilen liegt, desto besser lassen sich Fassaden- und Treppengeometrien für das BIM-Bestandsmodell auswerten.
Technik · Methodik · Systemaufbau
Die Erfassung wurde auf den späteren Modellumfang ausgerichtet. Fassadenprofile, Öffnungen, Treppenläufe, Podeste, Geländer und sichtbare Anschlüsse benötigten Scanpositionen aus mehreren Höhen.
Der projektbezogene Genauigkeitsrahmen von 20 mm auf 10 m wurde gemeinsam mit Abdeckung, Registrierung, Modellierung und Qualitätsprüfung betrachtet.
Drei technische Ebenen
14 Geschosse · Metallfassade · Außentreppe
01 · Herausforderung
Die 14-geschossige Metallprofilfassade, Treppenläufe, Podeste, Geländer und sichtbaren Anschlüsse sollten als ein räumlich zusammenhängender Bestand erfasst werden. Die vertikale Ausdehnung und wiederkehrende Profile erforderten eine Scanstrategie über die vollständige Gebäudehöhe.
02 · Vorgehensweise
LINSENSPEKTRUM führte die Matterport-Pro3-Aufnahme über die Außentreppe bis in die oberen Ebenen und auf Dachpodeste. Überlappende Scanpositionen erfassten die Fassaden- und Treppengeometrie aus mehreren Höhen; anschließend wurde der vereinbarte Bereich als BIM-Bestandsmodell ausgearbeitet.
03 · BIM-Bestandsmodell
Der Auftraggeber erhielt ein BIM-Bestandsmodell des Fassaden- und Treppenbereichs als geometrische Grundlage für Planung, Sanierung und Koordination. Die räumlich verbundene Erfassung macht den Wechsel vom Gesamtgebäude bis zu einzelnen Profilen, Podesten und Anschlüssen möglich.
Projektvertiefung
Die folgenden Abschnitte ordnen das konkrete Projekt ein und zeigen, warum die gewählte Aufnahme- und Ausgabestruktur für diesen Ort sinnvoll war.
Vertikale Geometrie · durchgängige Scanfolge
Fassaden lassen sich vom Boden aus nicht in jedem Bereich ausreichend einsehen. Geländer, Podeste, Anschlüsse und vorspringende Bauteile erzeugen Abschattungen, während wiederkehrende Metallprofile eine sorgfältige Überlappung verlangen.
Die Scanfolge wurde deshalb über die Außentreppe nach oben geführt. Positionen auf Läufen und Podesten verbanden die sichtbare Geometrie der einzelnen Ebenen zu einer gemeinsamen Erfassungsgrundlage.
Aufnahmestrategie
Scan-to-BIM · Modellierung nach Scope
Die Matterport-Pro3-Aufnahme liefert räumlich verbundene Bestandsdaten und Bildkontext. Bauteilstruktur, Modellierungsumfang, Austauschformat und Prüfkriterien müssen jedoch separat festgelegt werden.
Für dieses Projekt wurde der vereinbarte Fassaden- und Außentreppenbereich als BIM-Bestandsmodell ausgearbeitet. Nicht sichtbare oder nicht beauftragte Bauteile wurden nicht ergänzt.
Kontrollierter Übergang
20 mm auf 10 m · projektbezogener Rahmen
Der Projektwert 20 mm auf 10 m beschreibt den vereinbarten Genauigkeitsrahmen. Die tatsächliche Eignung des Modells hängt zusätzlich von Aufnahmeabstand, Sichtbarkeit, Überlappung, Registrierung, Modellierungsentscheidungen und Prüfverfahren ab.
Darum trennt die Case Study ausdrücklich Geräteeigenschaften, Erfassungsdaten und modelliertes Ergebnis. Der Qualitätsnachweis gilt für den vereinbarten Projektumfang, nicht pauschal für jedes künftige Scan-to-BIM-Projekt.
Transparente Aussagegrenzen
Projektumfang
14-geschossiges Gebäude · Metallfassade · Außentreppe
Die Case Study zeigt eine 14-geschossige Metallfassade mit vorgelagerter Außentreppe und sichtbaren technischen Anschlüssen.
Die Scanstrategie nutzt die vorhandenen Treppenläufe und Podeste als vertikalen Aufnahmeweg, um Fassadenbauteile aus mehreren Höhen räumlich zusammenhängend zu erfassen.
Das Verfahren ist auf hohe Büro-, Gewerbe- und Industriebauten mit vergleichbaren Fassaden- und Außentreppengeometrien übertragbar.
Häufige Fragen
Treppenläufe und Podeste ermöglichten Scanpositionen auf mehreren Höhen. Dadurch konnten höher gelegene Fassadenanschlüsse und Treppengeometrien aus kürzerer Distanz räumlich erfasst werden.
Die Angabe beschreibt den projektbezogenen Genauigkeitsrahmen. Abdeckung, Registrierung, Modellierung und Prüfung werden zusätzlich auf den vereinbarten Modellumfang abgestimmt.
Die registrierten räumlichen Bestandsdaten bilden die geometrische Grundlage. Fassaden-, Treppen- und Anschlussbauteile werden anschließend im vereinbarten Detaillierungsgrad modelliert und geprüft.
Modelliert wurde der vereinbarte Fassaden- und Außentreppenbereich mit sichtbaren Profilen, Podesten, Geländern, Öffnungen und Anschlüssen.
Sie verkürzen die Sichtdistanz zu höher gelegenen Bauteilen und reduzieren Abschattungen durch Geländer, Treppenläufe, Profile und technische Einbauten.
Die Methode eignet sich nach Prüfung der Zugänglichkeit für hohe Büro-, Gewerbe- und Industriebauten mit Metallfassaden, Außentreppen oder anderen vertikalen Bauteilen.
Die Scanfolge verlief über Treppenläufe, Zwischenpodeste und obere Dachbereiche. Dadurch entstanden Aufnahmepositionen auf unterschiedlichen Höhen entlang der Metallfassade.
Vom Dachpodest aus lassen sich obere Fassadenprofile, Fensteröffnungen, Treppenanschlüsse und sichtbare Gebäudetechnik aus kurzer Distanz und passender Aufnahmehöhe erfassen.
Je nach vereinbartem Umfang können sichtbare Fassadenprofile, Öffnungen, Anschlüsse, Podeste, Geländer, Treppenläufe und angrenzende technische Bauteile in das BIM-Bestandsmodell übernommen werden.
Überlappungen verbinden die einzelnen Ebenen räumlich miteinander und helfen, Verdeckungen durch Treppen, Geländer und wiederkehrende Fassadenprofile aus verschiedenen Blickrichtungen zu reduzieren.
Ja. Es schafft eine geometrische Grundlage für Bestandsanalyse, Planung und Koordination. Der benötigte Bauteilumfang und Detaillierungsgrad werden dafür vor Projektbeginn festgelegt.
Die Punktwolke bildet die gemessenen räumlichen Daten ab. Im BIM-Bestandsmodell werden daraus definierte Bauteile mit vereinbarter Struktur und Detailtiefe ausgearbeitet.
