Belege vor der Beauftragung
Ein Angebot wird erst durch ein nachvollziehbares Ergebnisbild vergleichbar. Dieser Bereich bündelt Musterpläne, Lieferumfang, Qualitätskontrolle und eine Ausschreibungsstruktur an einem Ort.
Jetzt verfügbar: CAD-Bestandsgrundriss, Gebäudeschnitt, vier Gebäudeansichten, Muster-Leistungsverzeichnis und vereinfachtes Übergabeprotokoll – jeweils mit Vorschau und vollständigem PDF.
Muster aus der Praxis
Die drei Planunterlagen zeigen beispielhaft, wie ein vermessener Gebäudebestand als planungsfähige CAD-Unterlage aufbereitet werden kann. Grundriss, Schnitt und alle vier Gebäudeansichten machen Geometrie, Höhenbezüge und gekennzeichnete Annahmen nachvollziehbar. Der konkrete Inhalt und Detaillierungsgrad richten sich im Projekt nach Aufgabenstellung, Genauigkeitsstufe und zugänglichem Bestand.

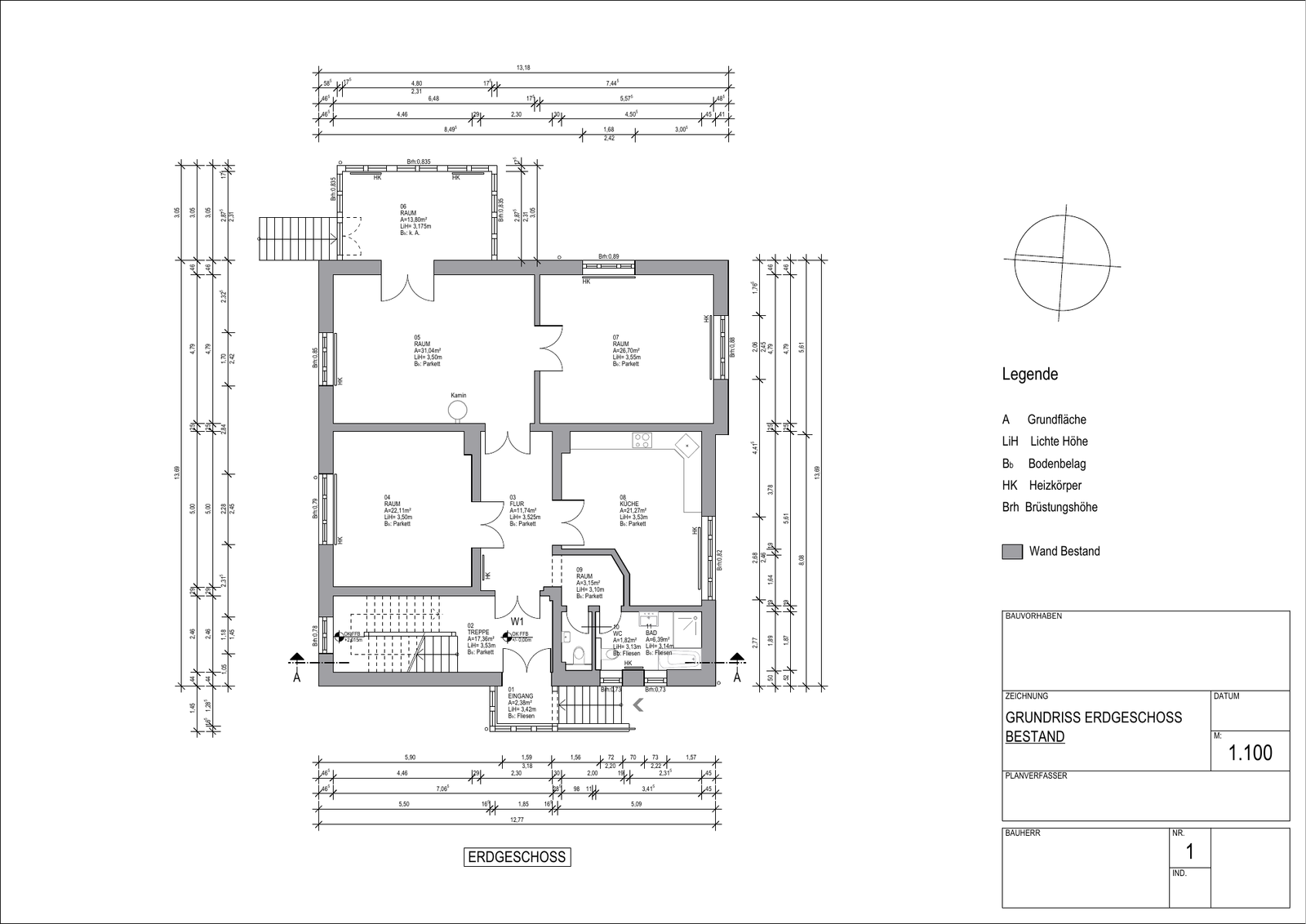

Erdgeschoss · Maßstab 1:100 · A3 quer
Der Musterplan zeigt den vermessenen Bestand als CAD-Grundriss mit vollständigen Maßketten, Wandstärken, Türen und Fenstern, Raumflächen, lichten Höhen, Bodenbelägen, Brüstungshöhen und Schnittebene.

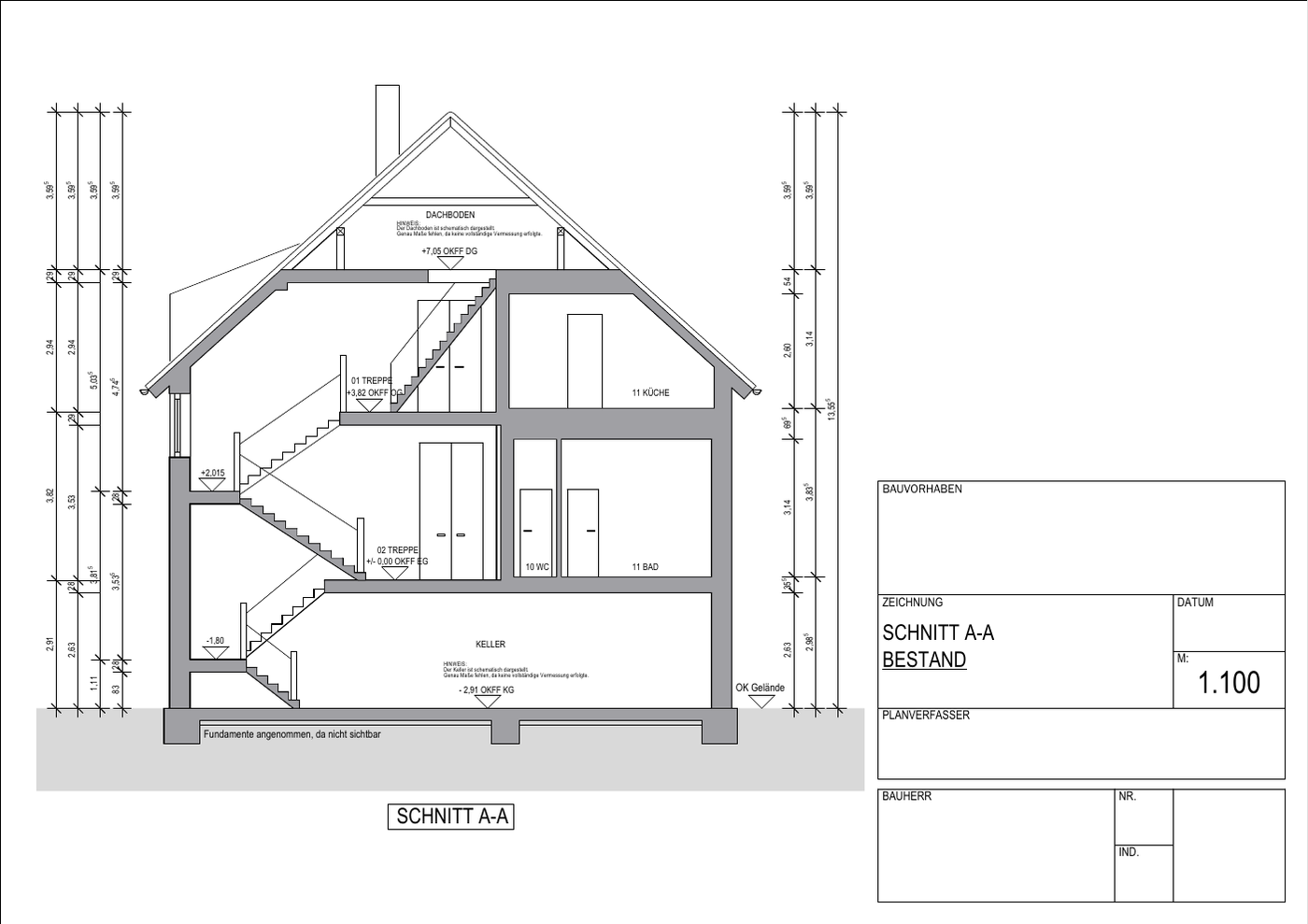

Bestand · Maßstab 1:100 · A4 quer
Der Gebäudeschnitt zeigt den Bestand vom Keller bis zum Dach. Enthalten sind Geschoss- und Raumhöhen, Höhenkoten, Treppenverlauf, Dachgeometrie, Gelände sowie klar gekennzeichnete Annahmen in nicht sichtbaren Bereichen.

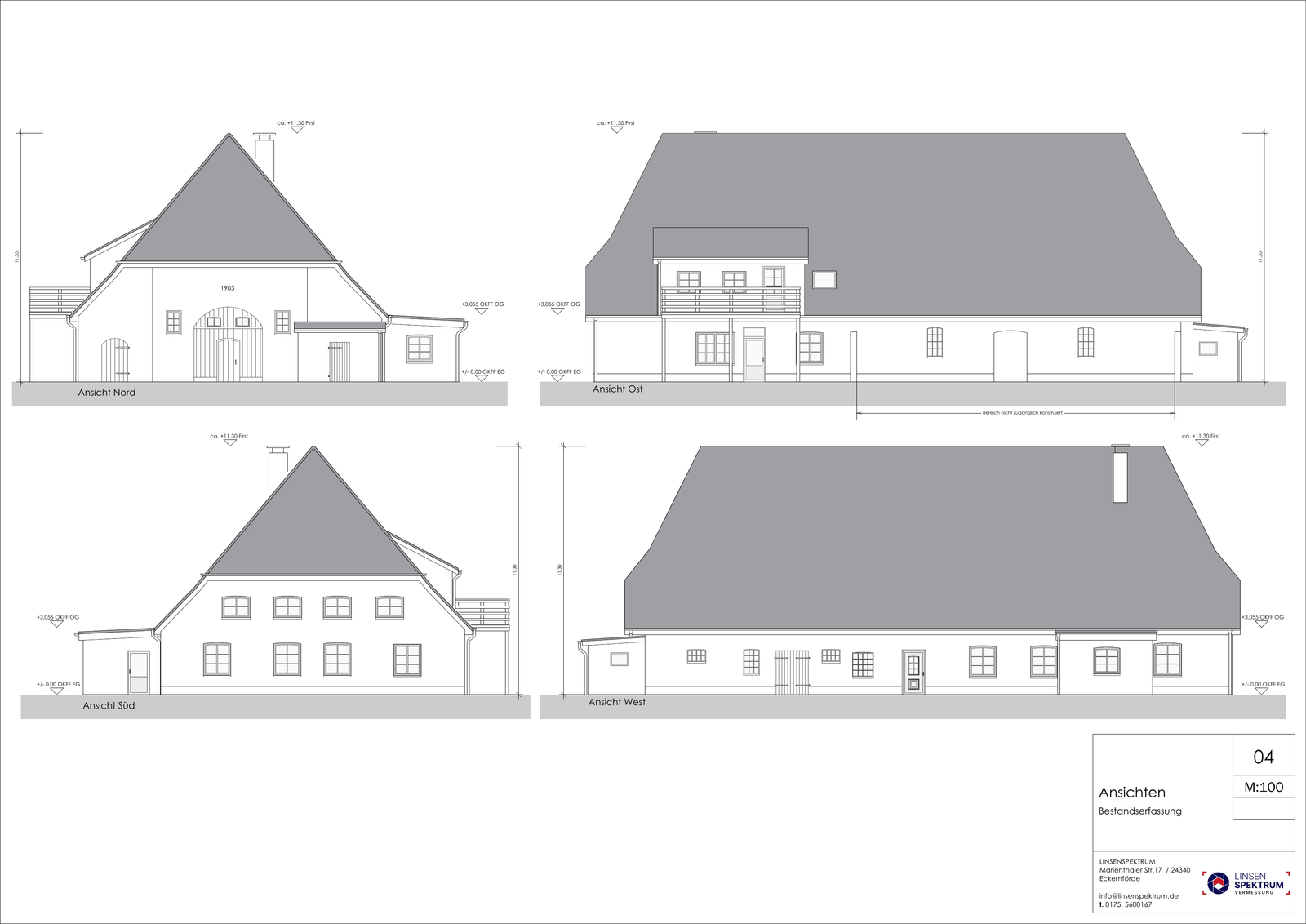

Vier Fassaden · Maßstab 1:100 · A2 quer
Die vier CAD-Bestandsansichten zeigen alle Gebäudeseiten mit Fassadenöffnungen, Dachgeometrie, Anbauten und Höhenbezug. Ein nicht zugänglicher Bereich ist transparent als konstruiert gekennzeichnet.
Ausschreibung, Qualität und Übergabe
Die beiden Musterdokumente machen bereits vor der Beauftragung sichtbar, welche Projektangaben, Leistungsgrenzen, Prüfschritte und Übergabeinformationen festgelegt werden können. Sie sind deutlich als Anschauungsmuster gekennzeichnet und müssen für ein konkretes Projekt fachlich, vertraglich und technisch angepasst werden.

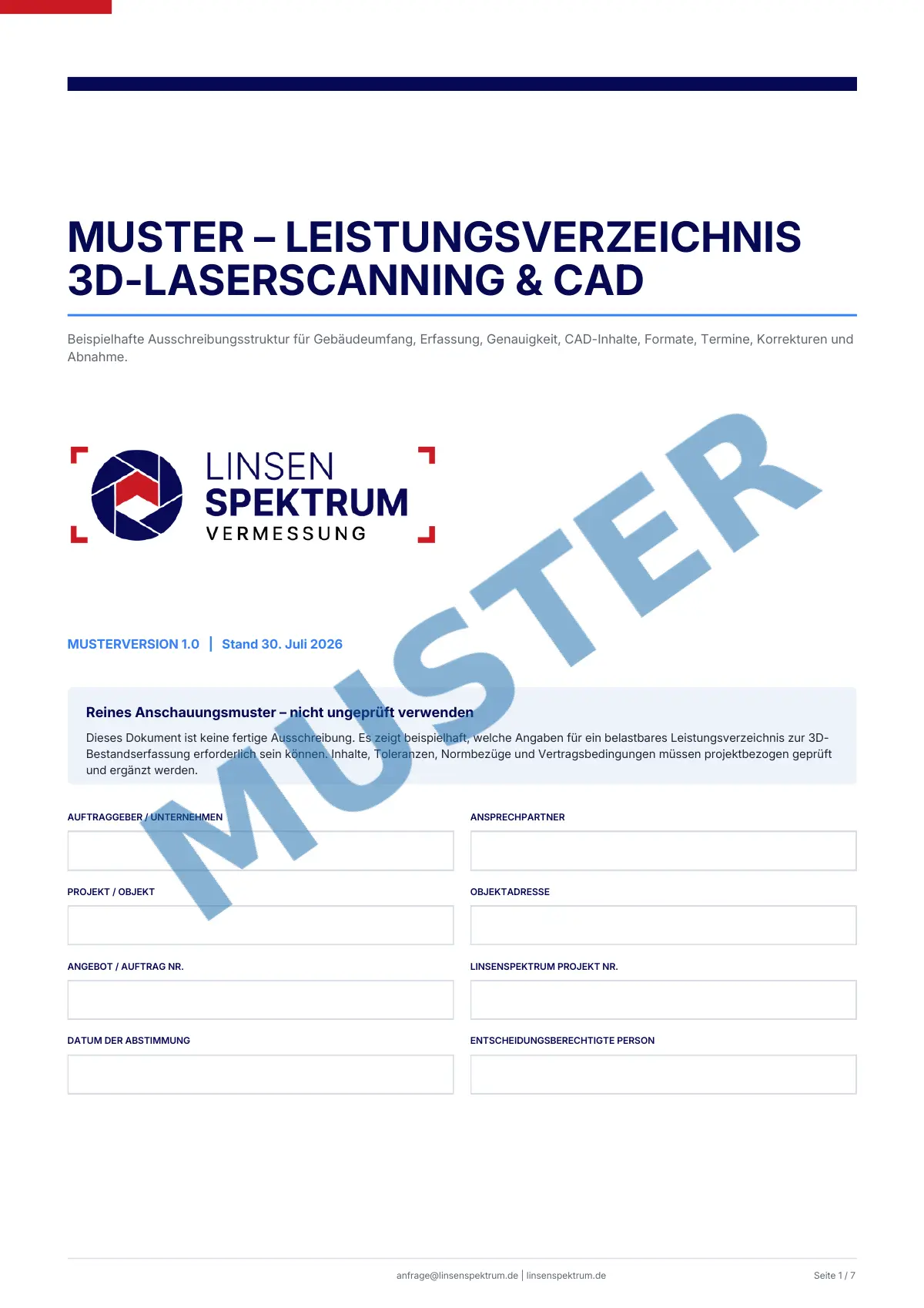

3D-Laserscanning & CAD · 7 Seiten · A4
Die beispielhafte Ausschreibungsstruktur zeigt, welche Angaben zu Gebäudeumfang, Erfassungsbereich, Genauigkeit, CAD-Inhalten, Dateiformaten, Terminen, Korrekturen und Abnahme projektbezogen festgelegt werden sollten.

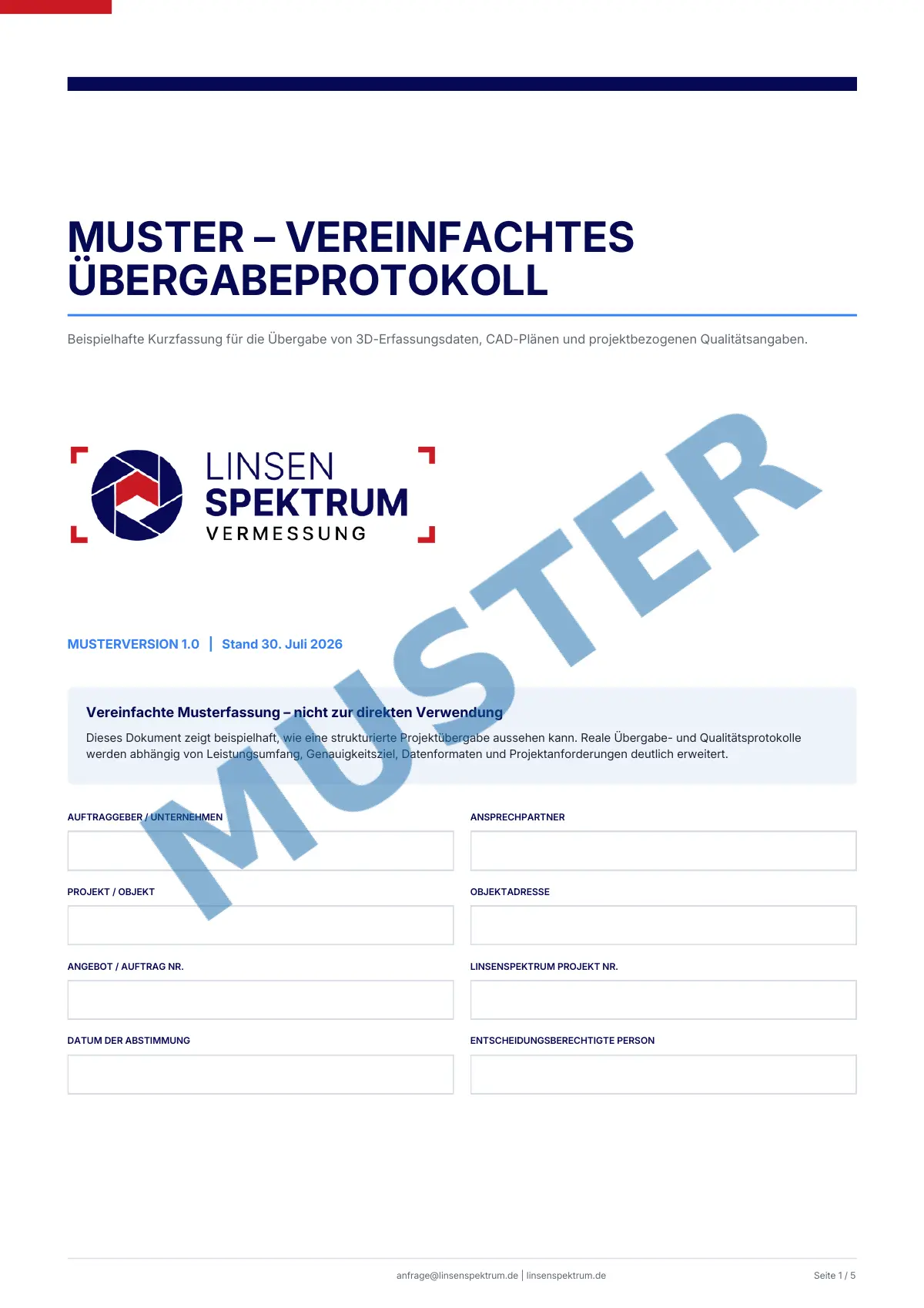

3D-Erfassung & CAD · 5 Seiten · A4
Die Kurzfassung dokumentiert Verwendungszweck, erfassten Projektumfang, Datenbasis, Qualitäts- und Inhaltsprüfung, bekannte Einschränkungen sowie die bestätigte Version bei der Übergabe.

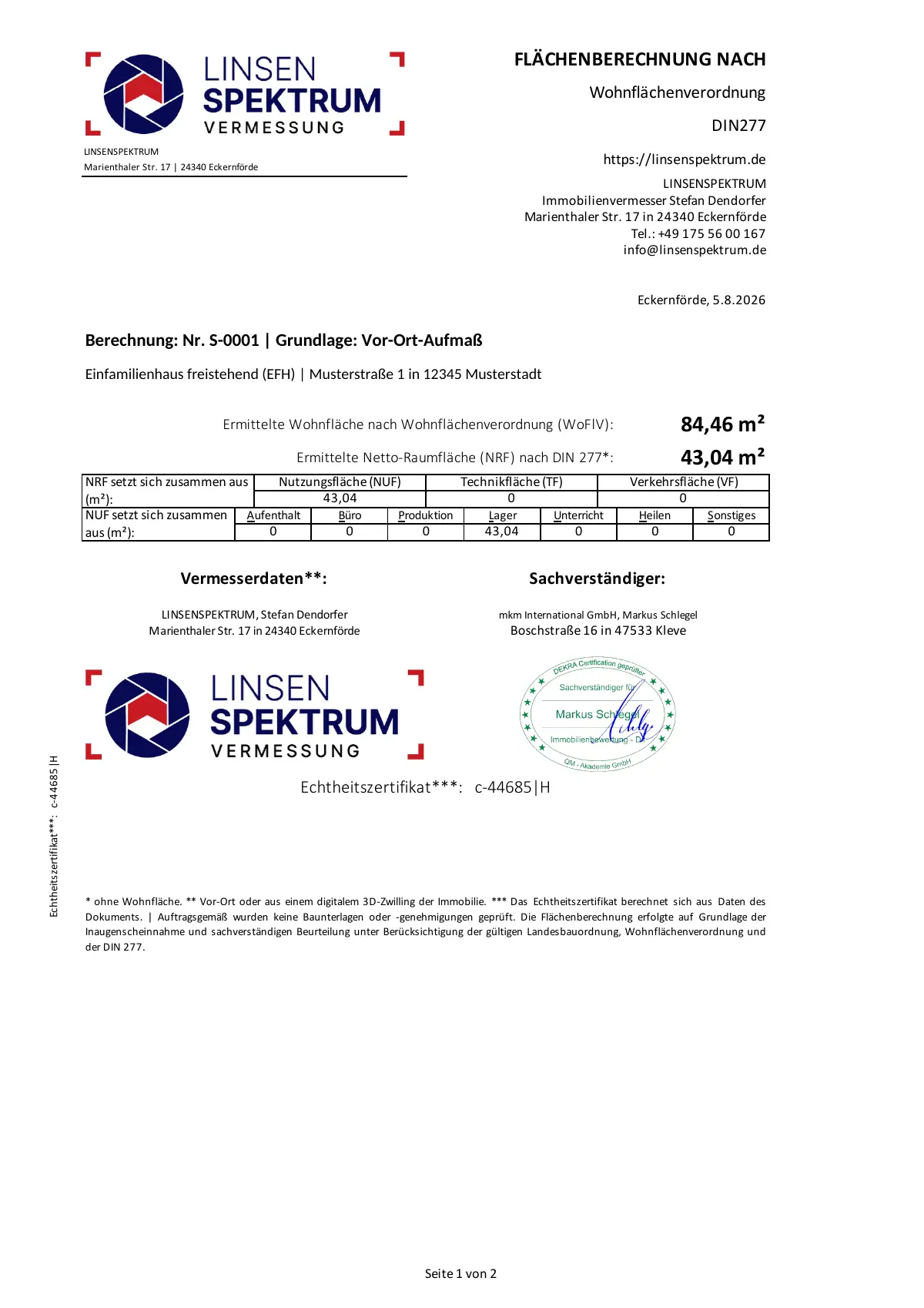

Weitere Nachweise
Als nächster Baustein folgt eine kompakte Übersicht der typischen Dateiauslieferung und Ordnerstruktur.
Übersicht der ausgelieferten PDF-, DWG-/DXF-, Punktwolken- und optionalen BIM-Dateien einschließlich Dateistruktur.
In Vorbereitung
Nicht nur die grafische Gestaltung, sondern konkrete Planinhalte: Welche Bauteile wurden abgeleitet? Welche Maße, Höhen und Raumdaten sind enthalten? Wie werden unklare oder nicht zugängliche Bereiche gekennzeichnet? Welche Version ist verbindlich?
Aufnahmegerät, Projektziel, Registrierung, Kontrollen, Koordinaten- und Höhenbezug, Ausgabestand und bekannte Einschränkungen. So bleibt nachvollziehbar, welche Qualität vereinbart und tatsächlich ausgeliefert wurde.
